YALE
İSTİFLEME SİSTEMLERİ - ÇALIŞMA PLATFORMLARI, HİDROLİK SİSTEMLER VE
TAŞIMA SİSTEMLERİ |
|
|
|
|
|
ÇALIŞMA
PLATFORMLARI, HİDROLİK SİSTEMLER
-
MAKİNE KALDIRMA VE TAŞIMA SİSTEMLERİ |
|
|
Eko-Skate
Yük Taşıma Sistemleri
Ağır Yükler için... |
 |

| Eco Skate i
Serisi |
...Yüksek
performans! |
■ İ60L model yük taşıma kızakları 6 ton
kapasiteli ürünler arasında diğerlerine göre daha
hafiftir.
 |

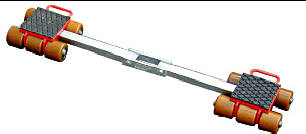

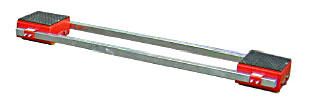

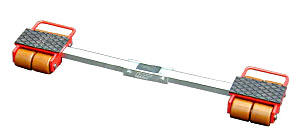

Mesafe ayarlama çubuğu İ60S |
 |

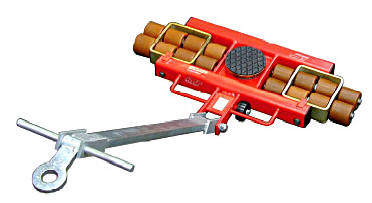

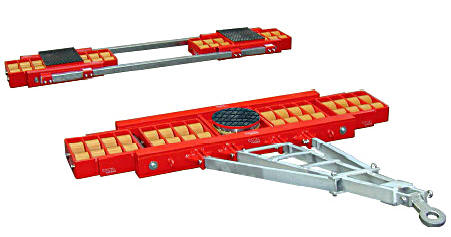

Çekme gözlü, taşıma kolu İ90L |
 |

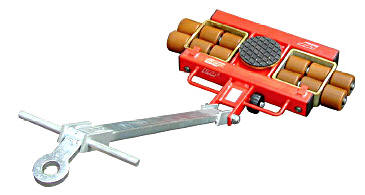

El kumandalı taşıma kolu İ30L |
■ Tüm i serisi yük taşıma kızaklarındaki hizalama
çubuğu ve kavrama çubuğu standarttır. Özel
uzunluklar isteğe bağlı olarak imal edilebilir.
|
Model |
İ30L |
İ30S |
İ60L |
İ60S |
|
Kapasite |
kg |
3.000 |
2x1.500 |
6.000 |
2 x 3.000 |
|
Takım Kapasitesi |
kg |
|
|
|
|
|
Tekerlek Çapı |
mm |
085 x 87 |
085 x 87 |
085 x 87 |
085 x 87 |
|
Tekerlek Sayısı |
adet |
4 |
2x2 |
8 |
2x4 |
|
Yükleme Alanı |
cm |
0İ5O |
140x150 |
0İ5O |
120x220 |
|
Uzunluk x Genişlik x Yükseklik
|
mm |
270x238x110 |
228x140x110 |
325x479x110 |
291x220x110 |
|
Taşıma Kolu Uzunluğu |
mm |
1.000 |
- |
1.000 |
- |
|
Ayarlanabilir Mesafe |
mm |
- |
140...
1.000 |
- |
300...1.100 |
|
Ağırlık |
kg |
15 |
17 |
31 |
33.5 |

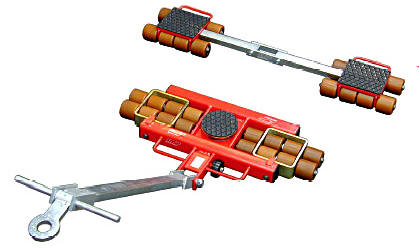

Temel yük taşıma sistemi
Farklı kapasitelerdeki i serisi modellerini
kombine etme imkanı vardır. Bütün sistemler
standart olarak HTS poliüretanlı
tekerleklerle donatılmıştır. |
Tekerleklerin kalitesi
üretim sürecine ve kullanılan malzemeye
bağlıdır. |
| |
085 x 87 mm
 |
|
Model |
İ90L |
İ90S |
İ120L |
İ120S |
|
Kapasite |
kg |
9.000 |
2 x 4.500 |
12.000 |
2 x 6.000 |
|
Takım Kapasitesi |
kg |
|
|
|
|
|
Tekerlek Çapı |
mm |
085 x 87 |
085 x 87 |
085 x 87 |
085 x 87 |
|
Tekerlek Sayısı |
adet |
12 |
2x6 |
16 |
2x8 |
|
Yükleme Alanı |
cm |
0İ7O |
180x190 |
0İ7O |
200 x 220 |
|
Uzunluk x Genişlik x Yükseklik
|
mm |
525x785x110 |
270x238x110 |
525x988x110 |
291x380x110 |
|
Taşıma Kolu Uzunluğu |
mm |
1.200 |
- |
1.200 |
- |
|
Ayarlanabilir Mesafe |
mm |
- |
300...1.100 |
- |
300...1.100 |
|
Ağırlık |
kg |
62.5 |
42 |
73 |
53 |
| |
Bu
modellerde engebeli yüzeylerde dengeyi
sağlamak için dönebilen tekerlekler kutuları |

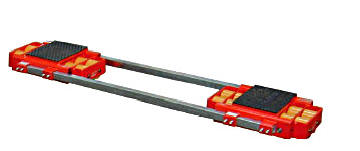

| i Serisi XL modeli mil ve
yatak ile desteklenmiştir. Bu durumda mil,
kısa bir süre için bile aşırı ağırlıkla
yüklemeler olduğunda eğilmeyi ve kırılmayı
önler. |
 |
|
Model |
İX16L |
İX16S |
İX24L |
İX24S |
| Kapasite
|
kg |
16.000 |
2 x 8.000 |
24.000 |
2x12.000 |
| Takım
Kapasitesi |
kg |
|
|
|
|
| Tekerlek
Çapı |
mm |
0140x85 |
0İ4O x 85 |
0140x85 |
0140x85 |
| Tekerlek
Sayısı |
adet |
8 |
2x4 |
12 |
2x6 |
| Yükleme
Alanı |
cm |
0220 |
322 x196 |
0220 |
322 x 293 |
| Uzunluk x
Genişlik x Yükseklik |
mm |
568x750x180 |
464x215x180 |
568x956x180 |
464x315x180 |
| Taşıma Kolu
Uzunluğu |
mm |
1.500 |
- |
1.500 |
- |
|
Ayarlanabilir Mesafe |
mm |
- |
220...
1.800 |
- |
320...
1.600 |
| Ağırlık
|
kg |
153 |
101 |
179 |
128 |
Temel yük taşıma sistemi
Farklı kapasitelerdeki i serisi XL
modellerini kombine etme imkanı vardır.
Bütün sistemler standart olarak HTS
poliüretanlı tekerleklerle donatılmıştır. |
14O x 85
 |
| |
Üretim
sırasında ve sonrasında yapılan hareket,
gerilme kuvveti, yapışma, malzeme yapısı
testleri yüksek kalite standardına ulaşmayı
sağlar. |
|
Model |
İX32L |
İX32S |
İX48L |
İX48S |
İX64L |
İX64S |
| Kapasite
|
kg |
32.000 |
8x16.000 |
48.000 |
2 x 24.000 |
64.000 |
2x32.000 |
| Takım
Kapasitesi |
kg |
|
|
|
|
|
|
| Tekerlek
Çapı |
mm |
Q14O x 85 |
Q140x85 |
Q140x85 |
Q14O x 85 |
Q14O x 85 |
Q140x85 |
| Tekerlek
Sayısı |
adet |
16 |
2x8 |
24 |
2x12 |
32 |
2x16 |
| Yükleme
Alanı |
cm |
Q250 |
322 x 392 |
Q250 |
400x300 |
Q300 |
400x300 |
| Uzunluk x
Genişlik x Yükseklik |
mm |
568x1142x180 |
464x414x180 |
650x1673x180 |
587x694x180 |
650x2140x180 |
587x898x180 |
| Taşıma Kolu
Uzunluğu |
mm |
1.500 |
- |
1.500 |
- |
1.500 |
- |
|
Ayarlanabilir Mesafe |
mm |
- |
420...1.600 |
- |
700...
1.600 |
- |
900...
1.600 |
| Ağırlık
|
kg |
206 |
166 |
349 |
270 |
464 |
328 |
|
|
|
|
|
|
|
|
|
|
|
