Hidrolik Sistemler

Hidrolik Çektirme Takımları BMZ

3 Ayaklı Çektirmeler BMZ
Kapasite 10, 15 ve 23 t

Standart hidrolik programa uygun kaliteli ve dayanıklı bileşenlerden oluşur
Tüm montaj işlerinde hidrolik araçların kullanılmasına imkan tanıyan yapı,
Krom-molibden çeliğinden hidrolik silindir,
İki kademeli taşıma hacmine sahip el pompası,
Kaplinli, yüksek basınçlı hidrolik hortumu,
Tüm parçalar HPK-10 metal kutularda ya da tahta kutularda saklanır.
Tüm kaldırma parçaları kullanıma hazır teslim edilirler.
GYA-63 manometresi aksesuar olarak bulunur.

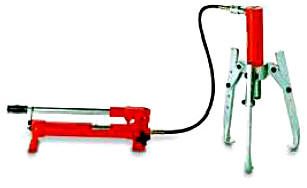

BMZ -1000 and 1510 Normal 3 ayaklı model

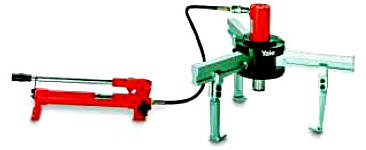

BMZ-2311 Ayarlanabilir, traversli model

Model BMZ -2311 için;
(A) ölçüsü 400 mm olan BMZ - 2308,
(A) ölçüsü 500 mm olan BMZ - 2309 uygundur.

Model	Çekme Kapasitesi t	Hidrolik Silindir Modeli	El Pompası Modeli	Hidrolik Hortum Modeli	Piston Kaldırma Yüksekliği mm	Ayak Yüksekliği mm	Ayak Çapı ø mm	Ağırlık kg
BMZ-1010	10	YS-10/150	HPS - 2/0,7	HHC-20	150	300	350	21,5
BMZ-1510	15	YS-15/150	HPS - 2/0,7	HHC-20	150	300	350	23,5
BMZ-2311	23	YS-23/160	HPS - 2/0,7	HHC-20	160	190	700	45,0

Hidrolik Çektirme Takımları YHP
Her türlü çekme ve sıyırma işlemlerinde kullanılabilir.
Tüm parçalar yüksek mukavemetli çelikten imal edilmiştir.
Tamir ve bakımlarda dikkate değer ekonomi sağlarlar. Pahalı yedek parça
alımını ve makineleri durdurma süresini azaltır.
Her takımla birlikte ;

Delik pistonlu silindir
El pompası
Çekme gücünü kontrol eden manometre
2 m'lik hidrolik hortum ve gerekli kaplinler

2 ve 3 Ayaklı Çektirmeler
Model	Çekme Kapasitesi
YHP 251 G	20 t
YHP 351 G	30 t
YHP 551 G	50 t

Rulman Çektirmeler
Model	Çekme Kapasitesi
YHP- 261G	20 t
YHP- 361G	30 t
YHP- 561G	50 t

Kombine Çektirmeler
Model	Çekme Kapasitesi
YHP - 2751 G	20 t
YHP- 3751G	30 t
YHP - 5751G	50 t

Teknik Özellikler ve Ölçüler YHP

Model		2 ve 3 ayaklı çektirme			Rulman çektirme			Kombine çektirme
Model		YHP- 251 G	YHP- 351 G	YHP- 551 G	YHP- 261 G	YHP- 361 G	YHP- 561 G	YHP- 2751 G	YHP- 3751 G	YHP- 5751 G
Kapasite (t)		20	30	50	20	30	50	20	30	50
El Pompası, Tip HPS-1/07		•	•	-	•	•	-	•	•	-
El Pompası, Tip HPS-2/2		-	-	•	-	-	•	-	-	•
Manometre, Tip GYA-63		•	•	•	•	•	•	•	•	•
H.Hortum, Tip HHC-20		•	•	•	•	•	•	•	•	•
Silindir		YCS- 21/50	YCS- 33/60	YCS- 57/70	YCS- 21/50	YCS- 33/60	YCS- 57/70	YCS- 21/50	YCS- 33/60	YCS- 57/70
3 Ayak için Travers		•	•	•	-	-	-	•	•	•
2 Ayak için Travers		•	•	•	-	-	-	•	•	•
Çevirme Kolu		•	•	•	•	•	•	•	•	•
Ayak	3 Adet	•	•	•	-	-	-	•	•	•
Ayarlama Vidası		•	•	•	•	•	•	•	•	•
Bağlantı Mafsalı	6 Adet	•	•	•	-	-	-	•	•	•
Civata	6 Adet	•	•	•	-	-	-	•	•	•
Somun	6 Adet	•	•	•	-	-	-	•	•	•
Bağlantı Civataları	2 Adet	•	•	•	•	•	•	•	•	•
Basınç Parçası Vidalı		•	•	•	•	•	•	•	•	•
Basınç Parçası Vidasız		-	-	-	•	•	•	•	•	•
Rulman Traversi		-	-	-	•	•	•	•	•	•
Kaydırma Plakası	2 Adet	-	-	-	•	•	•	•	•	•
Somun	2 Adet	-	-	-	•	•	•	•	•	•
Pul	2 Adet	-	-	-	•	•	•	•	•	•
Çektirme Ayağı	2 Adet	-	-	-	-	•	-	-	•	-
Uzunluk	(mm)	-	-	-	115	205	610	115	205	610
Çektirme Ayağı	2 Adet	-	-	-	•	-	•	•	-	•
Uzunluk	(mm)	-	-	-	240	460	865	240	460	865
Çektirme Ayağı	2 Adet	-	-	-	-	•	-	-	•	-
Uzunluk	(mm)	-	-	-	420	710	-	420	710	-
Çektirme Ayağı	2 Adet	-	-	-	•	-	-	•	-	-
Uzunluk	(mm)	-	-	-	570	-	-	570	-	-
Son Parça	2 Adet	-	-	-	•	•	•	•	•	•
Bağlantı Parçası	2 Adet	-	-	-	•	•	•	•	•	•
Rulman Çektirme Aparatı		-	-	-	•	•	•	•	•	•
İç Çektirme		-	-	-	•	•	•	•	•	•
Hızlı Ayar Kolu		-	-	-	•	•	•	•	•	•
Taşıma Kutusu		•	•	•	•	•	•	•	•	•
Ağırlık		40	65	120	46	86	156	9	172	295

Kapasite t	3 Ayaklı		2 Ayaklı
Kapasite t	A	B	A	B	C	D	E	F	G
20 t	300	500	300	420	0-817	25-155	152	140	30-180
30 t	520	900	520	700	0-977	30-250	250	150	75-230
50 t	700	1200	700	1000	0-1233	75-330	330	150	75-230
