YALE İSTİFLEME SİSTEMLERİ - ÇALIŞMA PLATFORMLARI, HİDROLİK SİSTEMLER, HİDROLİK SİSTEM


ÇALIŞMA PLATFORMLARI, MAKİNE KALDIRMA VE TAŞIMA SİSTEMLERİ - HiDROLİK SİLİNDİRLER

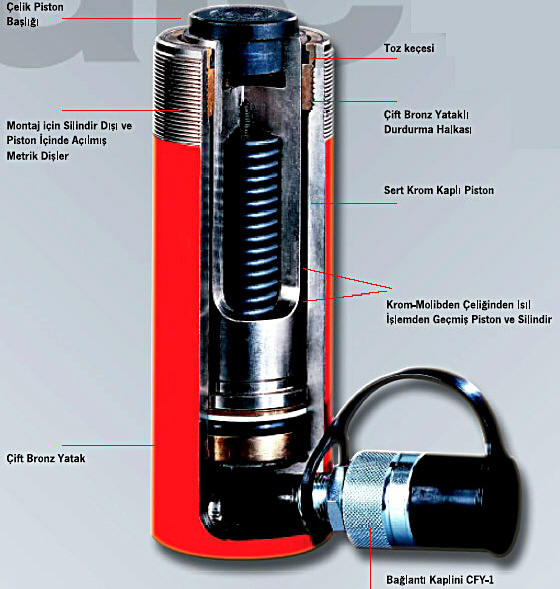

Hidrolik Sistemler




Krom-Molibden Çeliği
Yale hidrolik ekipmanları profesyonel kullanımlar için tasarlanmıştır. Bir ekipman hammaddesinin kalitesi oranında iyidir. Bu yüzden silindirlerimiz yüksek kaliteli krom-molibden çeliğinden ısıtılarak imal edilmiştir. Bu madde Yale hidrolik silindirlerine, elastiki olarak yüksek mukavemet kazandırır    ve böylece silindirler kaçınılmaz salgılı yüklemeler için kullanıldığında daha uzun bir kullanım ömrü sağlar.

Çift Bronz Yatak
Yapılan tatbikler hidrolik silindirlerin atölyelerde ve şantiyelerde genellikle salgılı yükler için kullanıldığını göstermiştir. Yale hidrolik silindirleri; dalma pistonlarındaki   çift bronz yatak sayesinde, yan yüklemelerde piston ile   gövde arasındaki sürtünmenin en aza indirilmesini sağlar.

Sert Krom Kaplamalı Piston
Mekanik hasar ve paslanmalara (korozyon) karşı mükemmel bir koruma sağlar. Durdurma halkasında; üst bronz yatakla birleşimde mükemmellik sağlar.		 Metrik Montaj Dişleri ve Standart Parçalar
Bağlama tertibatı ve yardımcı yapılarda hidrolik silindirlerin montajında yardımcıdır. Bütün serideki standart metrik dişler, servis operasyonlarını ve tamirleri kolaylaştırır.

Durdurma Halkası Tüm Basıncı Taşır
Tüm Yale hidrolik silindirlerindeki durdurma halkası, güvenlik faktörü olarak maksimum çalışma basıncının altında olsa bile, tüm yüklemelerde emniyeti sağlar.

Kullanıma Hazır Olarak Teslim Edilir
Yale hidrolik silindirleri; dişi bağlantı kaplini, piston baslığı ve montaj dişlisi ile beraber kullanıma hazır olarak teslim edilmektedir. Daha büyük silindirler, taşıma ya da nakliye paletleri ile teslim edilir. Belirlenen bağlantı tipleri her zaman montaja hazır olarak bulunur.


Geometrik Ölçüler



YS-5/25 ile YS-30/200 YS-50/50 ile YS-100/200 YS-5/15
Universal Silindirler - Model YS
Tek tesirli, yay geri dönüşlü, 5 -100 ton
Model A B C D E F H J K O P S U V W X Z
  mm mm mm mm mm mm mm mm mm   mm mm mm   mm
YS - 5/15 45 60 45 41 30 25 19 - - - - - 28,5 2 x 5,50 - - 5°
YS - 5/25 97 122 92 42 30 26 19 25 5 M20x2 13 - 28 2xM6 23 M42 x 1,5 5°
YS - 5/75 157 232 152 42 30 26 19 25 5 M20x2 13 - 28 2xM6 23 M42 x 1,5 5°
YS - 5/127 214 341 209 42 30 26 19 25 5 M20x2 13 - 28 2xM6 23 M42 x 1,5 5°
YS - 5/180 267 447 262 42 30 26 19 25 5 M20x2 13 - 28 2xM6 23 M42 x 1,5 5°
YS - 10/25 90 115 88 57 43 38 17 - 3 - -   35 2xM8 27 M57 x 1,5 5°
YS -10/50 125 175 119 57 43 38 19 35 6 M27x2 17 - 35 2xM8 27 M57 x 1,5 5°
YS -10/100 178 278 172 57 43 38 19 35 6 M27x2 17 - 35 2xM8 27 M57 x 1,5 5°
YS - 10/150 250 400 244 57 43 38 21 35 6 M27x2 22 - 35 2xM8 27 M57 x 1,5 -
YS -10/200 300 500 294 57 43 38 21 35 6 M27x2 22 - 35 2xM8 27 M57 x 1,5 -
YS -10/250 352 602 346 57 43 38 21 35 6 M27x2 22 - 35 2xM8 27 M57 x 1,5 -
YS -10/300 407 707 401 57 43 38 21 35 6 M27x2 22 - 35 2xM8 27 M57 x 1,5 -
YS -15/25 110 135 103 67 52 46 19 40 7 M33x2 19 - 42 2xM10 33 M67 x 1,5 5°
YS -15/50 140 190 133 67 52 46 19 40 7 M33x2 19 - 42 2xM10 33 M67 x 1,5 5°
YS - 15/100 190 290 183 67 52 46 19 40 7 M33x2 19 - 42 2xM10 33 M67 x 1,5 5°
YS -15/150 260 410 253 67 52 46 22 40 7 M33x2 25 - 42 2xM10 33 M67 x 1,5 -
YS -15/200 310 510 303 67 52 46 22 40 7 M33x2 25 - 42 2xM10 33 M67xl,5 -
YS -15/250 365 615 358 67 52 46 22 40 7 M33x2 25 - 42 2xM10 33 M67 x 1,5 -
YS -15/300 420 720 413 67 52 46 22 40 7 M33x2 25 - 42 2xM10 33 M67xl,5 -
YS -15/350 472 822 465 67 52 46 22 40 7 M33x2 25 - 42 2xM10 33 M67 x 1,5 -
YS - 23/25 116 141 113 85 65 56 20 50 3 M40x2 15 - 55 4xM10 40 M85x2 5°
YS - 23/50 150 200 142 85 65 56 22 50 8 M40x2 22 - 55 4xM10 40 M85x2 -
YS - 23/100 202 302 194 85 65 56 22 50 8 M40x2 22 - 55 4xM10 40 M85x2 -
YS - 23/160 277 437 269 85 65 56 22 50 8 M40x2 25 - 55 4xM10 40 M85x2 -
YS - 23/210 330 540 322 85 65 56 22 50 8 M40x2 25 - 55 4xM10 40 M85x2 -
YS - 23/250 376 626 368 85 65 56 22 50 8 M40x2 25 - 55 4xM10 40 M85x2 -
YS - 23/300 428 728 420 85 65 56 22 50 8 M40x2 25 - 55 4xM10 40 M85x2 -
YS - 23/345 477 822 469 85 65 56 22 50 8 M40x2 25 - 55 4xM10 40 M85x2 -
YS - 30/125 245 370 235 102 75 65 25 50 10 M36x2 25 - 75 4xM10 45 M102x2 -
YS - 30/200 325 525 315 102 75 65 25 50 10 M36x2 25 - 75 4xM10 45 M102x2 -
YS - 50/50 170 220 165 125 95 85 29 70 5 4xM8 - - 95 4xM12 50 M125x2 -
YS - 50/100 220 320 215 125 95 85 29 70 5 4xM8 - 51 95 4xM12 50 M125x2 -
YS - 50/160 285 445 280 125 95 85 29 70 5 4xM8 - 51 95 4xM12 50 M125x2 -
YS - 50/320 460 780 455 125 95 85 29 70 5 4xM8 - 24 95 4xM12 50 M125x2 -
YS - 70/150 285 435 280 146 112 95 30 80 5 4xM8 - 24 110 4xM12 60 M146x3 -
YS - 70/330 490 820 485 146 112 95 30 80 5 4xM8 - 24 110 4xM12 60 M146x3 -
YS -100/100 275 375 270 180 135 115 60 100 5 4xM10 - 24 145 4xM12 70 M180x3 -
YS -100/200 375 575 370 180 135 115 60 100 5 4xM10 - 24 145 4xM12 70 M180x3 -



Basık Silindirler-Model YLS
Tek tesirli, yay geri dönüşlü, 10 -100 ton.

Model A B C D1 E F H M Q R S Z
  mm mm mm mm mm mm mm mm mm mm mm mm
YLS -10/35 86 121 70 - 43 38 16 - - 54 - 10°
YLS - 20/45 100 145 85 - 60 50 17 - - 54 - 10°
YLS - 30/60 120 180 100 - 75 57 19 - - 54 - 5°
YLS - 50/60 122 182 125 - 95 75 19 - - 54 - 5°
YLS -100/55 141 196 170 - 135 120 26 148 - 54 25 -



Daha Basık Silindirler - Model YFS
Tek tesirli, yay geri dönüşlü, 10 -100 ton.

Model A B C D1 E F H M Q R S z
  mm mm mm mm mm mm mm mm mm mm mm mm
YFS-10/11 43 54 56 83 43 38 16 - 28 54 - 10°
YFS -20/15 60 75 76 95 60 50 19 - 38 54 - 5°
YFS-30/15 60 75 96 115 75 57 19 - 48 54 - 5°
YFS-50/15 70 85 145 - 95 75 19 - - 54 - 5°
YFS -100/15 91 106 170 - 135 120 22 85 - 54 55 -



Delik Pistonlu Silidirler - Model YCS


Tek tesirli, yay geri dönüşlü, 12 - 93 ton.

Model A
mm		 B
mm		 C
mm		 D
mm		 E
mm		 F
mm		 J
mm		 K
mm		 M
mm		 Q
mm		 P
mm		 R
mm		 S
mm		 T
mm		 U
mm		 V
mm		 W
mm		 X
mm		 Y
mm
YCS -12/40
YCS -12/75		 135
188		 175
263		 20
20		 70
70		 55
55		 40
40		 38
38		 3
3		 - M30 x 1,5
M30 x 1,5		 20
20		 4
4 		- - 58
58		 2xM8
2xM8		 30
30		 M70x2
M70x2		 7
7
YCS- 21/50
YCS - 21/150		 163
325		 213
475		 27
27		 100
100		 73
73		 53
53		 50
50		 3
3		 120 M40 x 1,5
M40 x 1,5		 25
25		 5
5 		51 - 82
82		 2xM10
2xM10		 35
35		 M100x2
M100x2		 10
10
YCS - 33/60
YCS-33/150		 183
333		 243
483		 33
33		 114
114		 90
90		 65
65		 62
62		 3
3		 120 M48 x 1,5
M48 x 1,5		 30
30		 5
5 		51 - 92
92		 4xM10
4xM10		 40
40		 M110x2
M110x2		 10
10
YCS - 57/70 230 300 42 150 118 90 85 3 - M65x2 35 5   24 155 120 4xM12 50 M150x3 12
YCS-62/150 323 473 55 163 130 100 96 3 - M78x2 40 5   24 200 135 4xM12 60 M160x3 12
YCS - 93/75 265 340 80 214 170 136 132 5 - M115x2 45 - 24 170 180 4xM16 - - 15



Delik Pistonlu Silidirler - Model YCH
Çift tesirli, 33 -140 ton.

Model A
mm		 B
mm		 C
mm		 D
mm		 E
mm		 F
mm		 J
mm		 K
mm		 M
mm		 O
mm		 P
mm		 R
mm		 S
mm		 T
mm		 U
mm		 V
mm		 W
mm		 X
mm		 Y
mm
YCH-33/150
YCH - 33/250		 300
405		 450
655		 33
33		 114
114		 90
90		 67
67		 62
62		 3
3		 120
120		 M48 x 1,5
M48 x 1,5		 30
30		 5
5		 51
51		 - 92
92		 4xM10
4xM10		 40
40		 M110x2
M110x2		 10
10
YCH - 62/250 440 690 55 163 130 105 96 5   M78x2 40 5 24 290 135 4xM12 50 M160x3 12
YCH - 93 /250 450 700 55 193 150 120 110 5   M85x2 45 5 30 290 160 4xM16 65 M190x3 15
YCH -100/40 175 215 55 200 155 125 110 5   M85x2 45 - 24 115 165 4xM16 - - 15
YCH -140/200 365 565 80 253 195 160 145 5 - M115x2 50 - 30 240 210 4xM16 - - 18



Universal Silindirler Model YH
Çift tesirli, 5 - 200 ton

Model A B C D E F H I J K L 0 P S U V W X
  mm mm mm mm mm mm mm mm mm mm mm   mm mm mm   mm
YH - 5/30 160 190 138 55 30 22,4 31 44 - 4 17 M18xl,5 18 - - M27x2 27 M55xl,5
YH - 5/80 210 290 188 55 30 22,4 31 44 - 4 17 M18xl,5 18 - - M27x2 27 M55xl,5
YH-5/150 280 430 258 55 30 22,4 31 44 - 4 17 M18xl,5 18 - - M27x2 27 M55xl,5
YH -10/30 175 205 150 67 43 32 35 50 - 5 20 M27x2 20 - - M36x2 33 M67xl,5
YH -10/80 225 305 200 67 43 32 35 50 - 5 20 M27x2 20 - - M36x2 33 M67xl,5
YH-10/150 295 445 270 67 43 32 35 50 - 5 20 M27x2 20 - - M36x2 33 M67xl,5
YH -10/250 395 645 370 67 43 32 35 50 - 5 20 M27x2 20 - - M36x2 33 M67xl,5
YH - 20/50 195 245 167 85 60 42 22 59 - 5 - M36x2 23 - - - 40 M85x2
YH-20/150 310 460 282 85 60 42 37 59 - 5 22 M36x2 23 - - M45x2 40 M85x2
YH - 20/250 410 660 382 85 60 42 37 59 - 5 22 M36x2 23 - - M45x2 40 M85x2
YH - 30/200 355 555 345 102 75 55 46 64 50 10 28 M36x2 28 51 - M36x2 45 M102x2
YH - 30/350 510 860 500 102 75 55 46 64 50 10 28 M36x2 28 51 - M36x2 45 M102x2
YH-50/150 325 475 313 125 95 70 55 70 65 12 31 M45x2 31 51 - M45x2 50 M125x2
YH - 50/350 525 875 513 125 95 70 55 70 65 12 31 M45x2 31 24 - M45x2 50 M125x2
YH - 50/500 685 1185 673 125 95 70 55 70 65 12 31 M45x2 31 24 - M45x2 50 M125x2
YH-70/150 335 485 321 146 112 80 58 79 75 14 35 M50x3 35 24 - M50x3 60 M146x3
YH - 70/350 540 890 526 146 112 80 58 79 75 14 35 M50x3 35 24 - M 50x3 60 M146x3
YH -100/50 265 315 250 180 135 100 66 90 90 15 - M65x3 40 24 110 4xM12 70 M180x3
YH -100/150 365 515 350 180 135 100 66 90 90 15 - M65x3 40 24 110 4xM12 70 M180x3
YH -100/350 565 915 550 180 135 100 66 90 90 15 - M65x3 40 30 110 4xM12 70 M180x3
YH -100/500 725 1225 710 180 135 100 66 95 90 15 - M65x3 40 30 110 4xM12 70 M180x3
YH-200/150 410 560 391 250 190 140 80 105 127 19 - M90x3 55 30 160 4xM16 80 M250x4
YH - 200/350 620 970 601 250 190 140 80 105 127 19 - M90x3 55 30 160 4xM16 80 M250x4
YH - 200/500 780 1280 761 250 190 140 80 105 127 19 - M90x3 55 30 160 4xM16 80 M250x4



El Pompaları - Model HPS
Tek tesirle hidrolik silindirler için
Model A B C D E F
HPS - 2/0,3 500 100 100 110 35 35
HPS -1/0,7 590 95 160 165 55 80
HPS - 2/0,7 590 95 160 165 55 80
HPS - 2/2 595 65 160 165 55 80
HPS - 2/4 715 65 160 180 55 80
HPS - 2/6,5 715 65 200 180 55 80
 HPS-2/10 880 65 160 190 55 80



El Pompaları - Model HPH




Çift tesirli hidrolik silindirler için 4/3 yön ventili ile

Model A B C D E F G
HPH-2/0,7 590 95 160 165 55 80 85
HPH - 2/2 595 65 160 165 55 80 85
HPH - 2/4 715 65 160 180 55 80 85
HPH-2/6,57 15 65 200 180 55 80 85
HPH-2/10 880 65 160 190 55 80 85
