| Yale
Zincirli Çektirmeler C85/D85/D95/PT/AL |
Zincirli Çektirme
-
Yüklerin çekilmesi, gerilmesi, bağlanması
ve kaldırılması
-
Basit ve güvenli kullanım
-

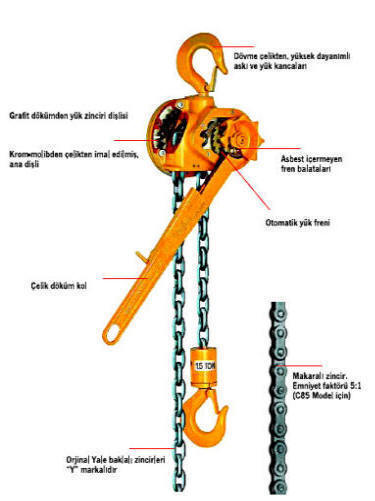

Bir kol ile hareket ettirilen çektirme
-
Hafif ve dayanıklı temper gövdesi
-
Birbirinden bağımsız bağlanan zincirler
-
Az güç harcama özelliğine sahip, kayma
kaplini, çelik sac ya da alüminyum gövde
|
 Makaralı
Zincir
-
İç bölmelerden oluşan yapı
-
Her bölmede iki iç bağlama demiri ve iki
preslenmiş zincir yatağı ile yükü zincir
dişlisinde kolay hareket ve kayma olmadan taşıma
olanağı
|
|
Aşırı Yük Emniyeti
-
Kayma kaplinli kaldırma araçları, yük boşaltımı
sırasında yüklemede meydana gelebilecek
aksaklıkları engeller, basınç freni ile güvenle
indirir.
-
Kayma kaplini iki taraflı ve aşırı yüklemelerde
kullanıcıyı korur.
-
Birincisi; hatalı hareketlerde süresini ve
dayanıklılığını arttırır.
-
İkincisi; aracın kullanım sağlar.
|
|
|
Zincirli Çektirmeler C85/D85/D95/PT/AL
Zincirli Çektirmeler
Kapasite 750 -10.000 kg
-
Çekme kaldırma ve germe için çok yönlü
taşınabilir
-
Çok basit ve emniyetli kullanım
-
Her ortamda çalışmaya uygun
-
En dar alanlarda kullanım kolaylığı
Model C85/D85
-
Yoğun çalışma koşullarına uygun
-
Temper dökümden gövde
-
Dövme çelikten imal edilmiş zor endüstri şartlarına
uygun kancalar
-
Bakla zincirli D 85 Model
-
Milimetrik çalışmayı mümkün kılan makaralı zincirle
donatılmış Model C 85
Model D 95
-
Hafif ve dayanıklı olmasından dolayı
sıkça tercih edilen çok kullanışlı yapı
-
Temper dökümden gövde
-
Dövme çelikten imal edilmiş zor endüstri şartlarına
uygun kancalar
-
Bakla zincirli
Model PT
Modern endüstrinin kaliteli ve ekonomik aletlere isteklerini
Model PT ile karşılamaktayız. Fiyat / Randıman orantısının
çok önemli olduğu yerlerde Model PT tam seçenektir. Bütün
aletlerde normal kaldırma yüksekliği 1.5 metredir. Daha
fazla yükseklik verilebilir.
Model AL
Gövdenin ve kaldırma kolunun alüminyum alaşımlı metalden
yapılmasından dolayı az bir ağırlığa sahiptir ve bunun için
montajlarda ve dar yerlerde rahat kullanılabilir.
Zincirli
çektirmeler sadece yükler içindir. İnsan taşımasında
kullanılmazlar.
Teknik Özellikler
|
Model |
Kaldırma Kapasitesi kg |
Zincir Donamı |
Zincir Ölçüleri dxt (mm) |
1.5 m standart yükseklik için kullanılan
zincir (m) |
Bir tam harekette kaldırma mesafesi (mm) |
Kol Kuvveti daN |
Standart Yükseklik için Ağırlık kg |
|
D85 |
750 |
1 |
6 x
18,5 |
1,7 |
111 |
38 |
8,2 |
|
Bakla Zincirli |
1500 |
1 |
9x27 |
1,8 |
45 |
31 |
16,3 |
|
3000 |
1 |
11x31 |
1,8 |
33 |
40 |
19,6 |
|
6000 |
2 |
11x31 |
3,6 |
17 |
42 |
32,9 |
|
10000 |
3 |
11x31 |
5,5 |
11 |
37 |
60 |
|
C85 |
750 |
1 |
5/8"x 3/8" |
1,7 |
115 |
38 |
8,7 |
|
Makaralı Zincirli |
1500 |
1 |
1"x1/2" |
1,8 |
45 |
31 |
17 |
|
3000 |
1 |
1
1/4"x 5/8" |
1,8 |
36 |
40 |
22,2 |
|
6000 |
2 |
1
1/4"x 5/8" |
3,5 |
18 |
44 |
38 |
|
10000 |
3 |
1
1/4"x 5/8" |
5,4 |
12 |
44 |
67 |
|
D95 |
1500 |
1 |
6,2
x 18,5 |
1,8 |
35 |
27 |
9,9 |
|
Bakla Zincirli |
3000 |
1 |
9 x
27,2 |
1,8 |
38 |
49 |
16,5 |
|
AL |
750 |
1 |
6,3
x 19,1 |
1,7 |
30 |
16 |
6,4 |
|
Bakla Zincirli |
1000 |
1 |
6,3
x 19,1 |
1,7 |
30 |
22 |
6,6 |
|
1500 |
1 |
7,1
x 21,2 |
1,8 |
16 |
18 |
10 |
|
3000 |
1 |
10 x
30,2 |
1,8 |
14 |
28 |
18 |
|
PT |
800 |
1 |
5,6
x 17,1 |
1,7 |
24 |
26 |
5,5 |
|
Bakla Zincirli |
1600 |
1 |
7,1
x 21,2 |
1,8 |
23 |
30 |
9,6 |
|
3200 |
1 |
9 x
27,2 |
1,8 |
16 |
38 |
16 |
|
6300 |
2 |
9 x
27,2 |
3,6 |
8 |
39 |
31 |
Geometrik Ölçüler
|
MODEL |
Kapasite |
A min. |
B |
C |
D |
D1 |
E |
F |
G |
H |
J |
K |
L |
|
kg |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
Model D85 |
750 |
322 |
21 |
27 |
15 |
17 |
443 |
112 |
56 |
56 |
142 |
39 |
103 |
|
1500 |
389 |
27 |
30 |
20 |
23 |
443 |
189 |
134 |
55 |
171 |
72 |
99 |
|
3000 |
403 |
35 |
34 |
25 |
25 |
570 |
197 |
142 |
55 |
179 |
76 |
103 |
|
6000 |
532 |
48 |
46 |
40 |
40 |
570 |
197 |
142 |
55 |
218 |
76 |
142 |
|
10000 |
805 |
61 |
54 |
40 |
45 |
570 |
305 |
163 |
142 |
218 |
76 |
142 |
|
Model C85 |
750 |
322 |
21 |
27 |
15 |
17 |
443 |
112 |
56 |
56 |
142 |
39 |
103 |
|
1500 |
389 |
27 |
30 |
20 |
23 |
443 |
189 |
134 |
55 |
171 |
72 |
99 |
|
3000 |
403 |
35 |
34 |
25 |
25 |
570 |
197 |
142 |
55 |
179 |
76 |
103 |
|
6000 |
560 |
48 |
46 |
40 |
40 |
570 |
197 |
142 |
55 |
218 |
76 |
142 |
|
10000 |
785 |
61 |
54 |
40 |
45 |
570 |
305 |
163 |
142 |
218 |
76 |
142 |
|
Model D95 |
1500 |
314 |
23 |
23 |
18 |
18 |
315 |
156 |
112 |
44 |
141 |
50 |
92 |
|
3000 |
376 |
30 |
25 |
22 |
22 |
443 |
189 |
134 |
55 |
177 |
72 |
105 |
|
Model AL |
750 |
315 |
20 |
22 |
14 |
- |
300 |
106 |
47 |
59 |
154 |
49 |
105 |
|
1000 |
325 |
23 |
23 |
16 |
- |
300 |
109 |
47 |
62 |
154 |
49 |
105 |
|
1500 |
380 |
27 |
26 |
20 |
- |
300 |
138 |
60 |
78 |
177 |
74 |
103 |
|
3000 |
455 |
36 |
33 |
24 |
- |
400 |
168 |
75 |
93 |
212 |
94 |
118 |
|
Model PT |
800 |
295 |
21 |
24 |
13 |
|
235 |
111 |
33 |
78 |
142 |
55 |
87 |
|
1600 |
380 |
29 |
32 |
20 |
- |
350 |
140 |
49 |
91 |
166 |
66 |
100 |
|
3200 |
420 |
37 |
35 |
24 |
- |
350 |
174 |
60 |
114 |
184 |
79 |
105 |
|
6300 |
570 |
54 |
44 |
43 |
|
350 |
239 |
77 |
162 |
184 |
79 |
105 |
|
