GPFR

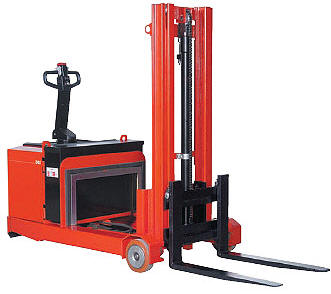

G.P.F.R. Dengeli Akülü Çatal Uzanmalı
İstif Makineleri
Kapasite 1.300-1.600 kg
Kaldırma kapasiteleri 1.300 -1.600 kg arasında iken,
kaldırma yükseklikleri 1.40 - 4.70 m. arasındadır.
Genişliği ayarlanabilir çatal ve reach mast
özelliğine sahiptir. G.P.F.R. Reach mast model,
1.300 - 1.600 kg'lık kaldırma kapasitesine sahiptir.
Hareketli mast sayesinde dengeli kaldırma
ekipmanlarının tüm avantajlarını sunar.
İsteğe bağlı ekipmanlar;
-
Yan kol, (Side shift)
-
Çatal pozisyoneri, (fork positioner)
-
Bobin ve kasnak kelepçesi,
-
Sabit ya da portatif şekilde kullanılabilen
platform,
-
Joistik dümen düzeni,
Özel
Korumalar;
|
Model |
|
S17
|
D28
|
D33
|
D37
|
|
Yürüyüş Şekli |
|
Akülü
|
Akülü
|
Akülü
|
Akülü
|
|
Kapasite |
Q
(t) |
1.3/1.6
|
1.3/1.6
|
1.3/1.6
|
1.3/ 1.6
|
|
Yük Merkezi |
C
(mm) |
500
|
500
|
500
|
500
|
|
Sürüş/Yük Teker Mesafesi
|
Y(mm) |
1406
|
1406
|
1406
|
1406
|
|
Ağırlık (GPFR 1300/GPFR1600)
|
kg |
1170/2190
|
2020/2340
|
2070/2390
|
2120/2440
|
|
Tekerlek Özelliği |
|
Poliüretan
|
Poliüretan
|
Poliüretan
|
Poliüretan
|
|
Sürüş Tekeri (ön) (GPFR 1300)
|
mm |
270x90
|
270x90
|
270x90
|
270x90
|
|
Sürüş Tekeri (ön) (GPFR 1600)
|
mm |
320x120
|
320x120
|
320x120
|
320x120
|
|
Yük Tekeri (arka) |
mm |
250x80
|
250x80
|
250x80
|
250x80
|
|
Tekerlek Sayısı |
|
1x2
|
1x2
|
1x2
|
1x2
|
|
Kapalı Yükseklik |
h1
(mm) |
2250
|
1950
|
2250
|
2450
|
|
Serbest Kaldırma |
h2
(mm) |
1650
|
160
|
160
|
160
|
|
Kaldırma Yüksekliği |
h3
(mm) |
1650
|
2700
|
3300
|
3700
|
|
Açık Yükseklik |
h4(mm) |
2250
|
3300
|
3900
|
4300
|
|
Kumanda Kolu Yerden yüksekliği
|
h14
(mm) |
1470
|
1470
|
1470
|
1470
|
|
Tam Uzunluk |
L
(mm) |
2050
|
2050
|
2050
|
2050
|
|
Kumanda Kolu ve Mast Arası Mesafe
|
L2
(mm) |
1100
|
1100
|
1100
|
1100
|
|
Tam Genişlik B |
(mm) |
980
|
980
|
980
|
980
|
|
Çatal Boyutları |
S1/A/L3
(mm) |
40x100x950
|
40x100x950
|
40x100x950
|
40x100x950
|
|
Çatalların Dıştan Genişliği
|
B3
(mm) |
200-600
|
200-600
|
200-600
|
200-600
|
|
Sabit Ayak/Zemin Mesafesi G
|
(mm) |
86
|
86
|
86
|
86
|
|
800x1.200 Palet için Koridor Genişliği
|
Ast(mm) |
2650
|
2650
|
2650
|
2650
|
|
Dönüş Yarıçapı |
Wa(mm) |
1710
|
1710
|
1710
|
1710
|
|
Yürüyüş Hızı Yüklü / Yüksüz |
km/h |
4/5
|
4/5
|
4/5
|
4/5
|
|
Kaldırma Hızı Yüklü / Yüksüz
|
m/s |
0.06/0.12
|
0.06/0.12
|
0.06/0.12
|
0.06/0.12
|
|
indirme Hızı Yüklü/Yüksüz
|
m/s |
0.13/0.10
|
0.13/0.10
|
0.13/0.10
|
0.13/0.10
|
|
Maksimum Eğim Yüklü / Yüksüz |
% |
5/8
|
5/8
|
5/8
|
5/8
|
|
Sürüş Freni |
|
E.manyetik
|
E.manyetik
|
E.manyetik
|
E.manyetik
|
|
Yürüyüş Motor Gücü |
kW |
1/1.7
|
1/1.7
|
1/1.7
|
1/1.7
|
|
Kaldırma Motor Gücü |
kW |
2/3
|
2/3
|
2/3
|
2/3
|
|
Akü Tipi |
|
Traksiyoner
|
Traksiyoner
|
Traksiyoner
|
Traksiyoner
|
|
Akü Voltajı ve Kapasite
|
V/Ah |
24-220/300
|
24-220/300
|
24-220/300
|
24-220/300
|
|
Hız Kontrolü |
|
MOSFET
|
MOSFET
|
MOSFET
|
MOSFET
|
|
Akü Şarj Cihazı (Harici)
|
V/A |
24- 25 /
40
|
24-25/40
|
24-25/40
|
24-25 / 40
|
|
Model |
|
DLL28
|
DLL33
|
DLL37
|
TLL42
|
TLL47
|
|
Yürüyüş Şekli |
|
Akülü
|
Akülü
|
Akülü
|
Akülü
|
Akülü
|
|
Kapasite |
Q
(t) |
1.3/1.6
|
1.3/1.6
|
1.3/ 1.6
|
1.3/ 1.6
|
1.3/1.6
|
|
Yük Merkezi |
C
(mm) |
500
|
500
|
500
|
500
|
500
|
|
Sürüş/Yük Teker Mesafesi
|
Y(mm) |
1406
|
1406
|
1406
|
1406
|
1406
|
|
Ağırlık (GPFR 1300/GPFR1600)
|
kg |
2160/2500
|
2200/2550
|
2250/2600
|
2300/2650
|
2350/2700
|
|
Tekerlek Özelliği |
|
Poliüretan
|
Poliüretan
|
Poliüretan
|
Poliüretan
|
Poliüretan
|
|
Sürüş Tekeri (ön) (GPFR 1300)
|
mm |
270x90
|
270x90
|
270x90
|
270x90
|
270x90
|
|
Sürüş Tekeri (ön) (GPFR 1600)
|
mm |
320x120
|
320x120
|
320x120
|
320x120
|
320x120
|
|
Yük Tekeri (arka) |
mm |
250x80
|
250x80
|
250x80
|
250x80
|
250x80
|
|
Tekerlek Sayısı |
|
1x2
|
1x2
|
1x2
|
1x2
|
1x2
|
|
Kapalı Yükseklik |
h1
(mm) |
1950
|
2250
|
2450
|
2000
|
2170
|
|
Serbest Kaldırma |
h2
(mm) |
1350
|
1650
|
1850
|
1400
|
1560
|
|
Kaldırma Yüksekliği |
h3
(mm) |
2700
|
3300
|
3700
|
4200
|
4700
|
|
Açık Yükseklik |
h4(mm) |
3300
|
3900
|
4300
|
4800
|
5300
|
|
Kumanda Kolu Yerden yüksekliği
|
h14
(mm) |
1470
|
1470
|
1470
|
1470
|
1470
|
|
Tam Uzunluk |
L
(mm) |
2050
|
2050
|
2050
|
2050
|
2050
|
|
Kumanda Kolu ve Mast Arası Mesafe
|
L2
(mm) |
1100
|
1100
|
1100
|
1100
|
1100
|
|
Tam Genişlik B |
(mm) |
980
|
980
|
980
|
980
|
980
|
|
Çatal Boyutları |
S1/A/L3
(mm) |
40x100x950
|
40x100x950
|
40x100x950
|
40x100x950
|
40x100x950
|
|
Çatalların Dıştan Genişliği
|
B3
(mm) |
200-600
|
200-600
|
200-600
|
200-600
|
200-600
|
|
Sabit Ayak/Zemin Mesafesi G
|
(mm) |
86
|
86
|
86
|
86
|
86
|
|
800x1.200 Palet için Koridor Genişliği
|
Ast(mm) |
2650
|
2650
|
2650
|
2650
|
2650
|
|
Dönüş Yarıçapı |
Wa(mm) |
1710
|
1710
|
1710
|
1710
|
1710
|
|
Yürüyüş Hızı Yüklü / Yüksüz |
km/h |
4/5
|
4/5
|
4/5
|
4/5
|
4/5
|
|
Kaldırma Hızı Yüklü / Yüksüz
|
m/s |
0.06/0.12
|
0.06/0.12
|
0.06/0.12
|
0.06/0.12
|
0.06/0.12
|
|
indirme Hızı Yüklü/Yüksüz
|
m/s |
0.13/0.10
|
0.13/0.10
|
0.13/0.10
|
0.13/0.10
|
0.13/0.10
|
|
Maksimum Eğim Yüklü / Yüksüz |
% |
5/8
|
5/8
|
5/8
|
5/8
|
5/8
|
|
Sürüş Freni |
|
E.manyetik
|
E.manyetik
|
E.manyetik
|
E.manyetik
|
E.manyetik
|
|
Yürüyüş Motor Gücü |
kW |
1/1.7
|
1/1.7
|
1/1.7
|
1/1.7
|
1/1.7
|
|
Kaldırma Motor Gücü |
kW |
2/3
|
3
|
3
|
3/4
|
3
|
|
Akü Tipi |
|
Traksiyoner
|
Traksiyoner
|
Traksiyoner
|
Traksiyoner
|
Traksiyoner
|
|
Akü Voltajı ve Kapasite
|
V/Ah |
24-220/300
|
24-220/300
|
24-220/300
|
24-300
|
24-300
|
|
Hız Kontrolü |
|
MOSFET
|
MOSFET
|
MOSFET
|
MOSFET
|
MOSFET
|
|
Akü Şarj Cihazı (Harici)
|
V/A |
24 -25 /
40
|
24-25 / 40
|
24- 25 /
40
|
24-40
|
24-40
|
|

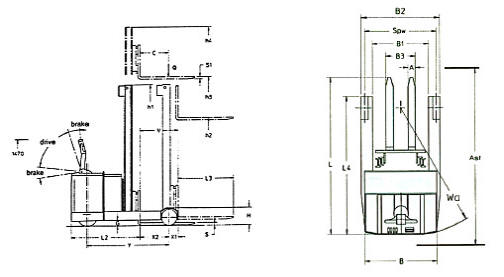

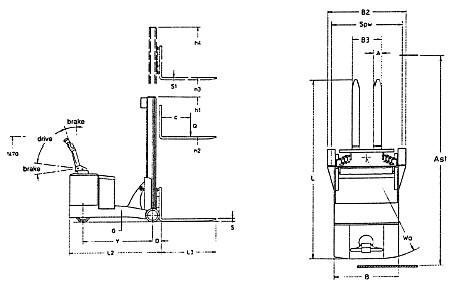

TEKNİK
ÇİZİMLER |
|
GPF |
 |
|
GPFR
 |
|
