OPTİMUM

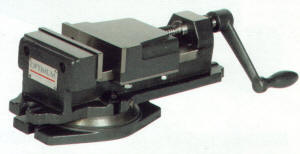

Hassas makina mengenesi FMS |
| Freze,delme ve
taşlama işleri için sağlam yapılı |
| Kaliteli döküm
imalat gövde |
| Sertleştirilmiş ve
taşlanmış hareketli yüzeyler |
| Sertleştirilmiş ve
taşlanmış, değiştirilebilen çeneler |
| Dönüş sayaçlı |
| |
|
|
Teknik veriler
|
FMS100 |
FMS125 |
FMS150 |
FMS200 |
| Çene
genişliği |
100 mm |
125 mm |
150 mm |
200 mm |
| Çene
yüksekliği |
30 mm |
37 mm |
40 mm |
58 mm |
| Tutma
genişliği |
62 mm |
85 mm |
114 mm |
150 mm |
| Tüm
uzunluk |
295 mm |
370 mm |
462 mm |
620 mm |
| Tüm
yükseklik |
100 mm |
128 mm |
145 mm |
202 mm |
| Ağırlık |
11 kg |
17 kg |
28 kg |
58 kg |
| Ürün No |
3354100 |
3354125 |
3354150 |
3354200 |
| Prizma
Çene |
3354102 |
3354127 |
3354152 |
3354202 |
| |
|
 |
|
OPTİMUM
Hassas makina mengenesi FMSN |
|
İş parçası için güvenli bağlama mekanizması |
|
Kaliteli döküm imalat |
|
Sertleştirilmiş ve taşlanmış hareketli yüzeyler |
| Sertleştirilmiş ve taşlanmış,
değiştirilebilen çeneler |
| Korumalı mil |
| Çenelerin değiştirilmesiyle
dışarıya doğru tespit |
| |
|
|
Teknik veriler |
FSMN100 |
FSMN125 |
FSMN150 |
|
Çene genişliği |
100 mm |
125 mm |
150 mm |
|
Çene yüksekliği |
31 mm |
33 mm |
46 mm |
|
Tutma genişliği |
101 mm |
108 mm |
146 mm |
|
Tüm uzunluk |
219 mm |
369 mm |
425 mm |
|
Tüm yükseklik |
119 mm |
128 mm |
149 mm |
|
Ağırlık |
16 kg |
25 kg |
36 kg |
|
İtemno |
335 4110 |
335 4120 |
335 4130 |
|
Prizmatik çene |
335 4112 |
3354122 |
335 4132 |
| |
|
 |
|
|
OPTİMUM

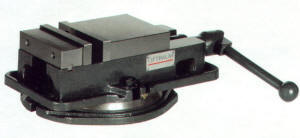

Hassas makina mengenesi HMS |
| Freze,delme ve
taşlama işleri için sağlam yapılı |
| Kaliteli döküm
imalat gövde |
| Sertleştirilmiş ve
taşlanmış hareketli yüzeyler |
| Sertleştirilmiş ve
taşlanmış, değiştirilebilen çeneler |
| Korumalı mil. |
Booster sistemi,
tespit yapılırken daha az güç sarfiyatı ve daha
yüksek baskı gücü |
| Dönüş sayaçlı |
| |
|
|
Teknik veriler
|
HMS100 |
HMS125 |
HMS150 |
HMS200 |
|
Çene
genişliği |
mm |
100 |
150 |
200 |
|
Çene
yüksekliği |
mm |
36 |
51 |
65 |
|
Tutma
genişliği |
mm |
0-60 |
0-100 |
0-100 |
|
Tutma
genişliği |
mm |
57-115 |
98-200 |
98-200 |
|
Tutma
genişliği |
mm |
110-170 |
195-300 |
195-300 |
|
Tutma
basıncı |
kg |
2,500 |
4,500 |
7,500 |
|
Tüm
uzunluk |
mm |
525 |
800 |
800 |
|
Tüm
yükseklik |
mm |
26 |
74 |
199 |
|
Ağırlık |
kg |
11 kg |
28kg |
58kg |
|
Ürün no |
|
335
5100 |
335
5150 |
335
5200 |
| |
|
 |
|
OPTİMUM

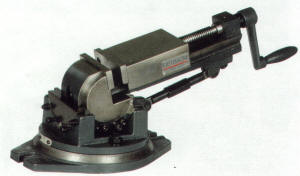

Üç Eksenli Mengene |
| 90° yukarı yatay
dönüş manevrası |
| +/-45° dişli mil
ile yatay dönüş |
| Kaliteli döküm
imalat gövde |
| Sertleştirilmiş ve
taşlanmış hareketli yüzeyler |
| Dönüş sayaçlı 360° |
| Tüm üç eksenler
için kolay görünür ölçekler |
| Sertleştirilmiş ve
taşlanmış, değiştirilebilen çeneler |
| |
|
|
Teknik veriler |
FSMN100 |
|
Çene genişliği |
100 mm |
|
Çene yüksekliği |
36 mm |
|
Tutma genişliği |
105 mm |
|
Tüm uzunluk |
460 mm |
|
Sayaçla birlikte tüm
yükseklik |
26 |
|
Ağırlık |
32 kg |
|
Ürün no |
335
5500 |
|
Prizmatik çene |
335
5502 |
| |
|
 |
| |
|
