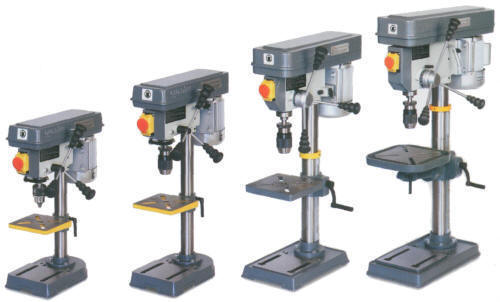

OPTIMUM - MASALI VE
SÜTUNLU MATKAPLAR |
| |
| Masalı bir quantum
matkap makinası seçimi için gerekçeler |
| |
| Garantili dönüş
hassasiyeti, delme pinolunda ölçülmüş olarak < 0,03
mm |
| Hassas bilya
yataklı ana mil |
Seri imalat olarak
çabuk bağlanabilen ve dönüş hassasiyeti < 0,09 mm
olan,
yüksek kaliteli quantum mandren |
| Taşlanmış altı
dişli kavramalı,Aluminyum kayış kasnağı ile sessiz
çalışma |
| Yüksek kaliteli,
dişli tahrik kayısıyla daha iyi güç aktarması ve
daha az güç kaybı |
| Kaymaları önlemek
üzere, tutma yeri yumuşak olan, uzun ve ergonomik
dizaynlı kollar |
| Delik derinliği
tırnağı |
Çapraz yönde
düzenlenmiş, T-şeklinde kanallı, -45° ile +45°
arasında kıvrılabilen ve dışa
doğru çekilebilen, hassas işlenmiş çalışma masası |
| T-şeklinde
kanallı, masif yapılı, büyük boyutlu, arka tarafında
iri yapılı tırtıllı taban levhası |
IP 54'e göre,
düşük voltajda devre kesici, kilitlenebilen acil
durum şalteri,
kolay kullanılabilen emniyet şalteri. |
| Ön taraftan kolay
kullanım |
| Sağa ve sola dönüş
için, tırnak tipi şalterli 400 Volt'luk modeller |
| Sessiz çalışan ve
yüksek verimli Alüminyum motorlar ( B 13 hariç) |
| Milyonlarca örnek
ile kanıtlanmış kalite |
| Optimal
fiyat/verim ilişkisi |
|
|
| |
 |
| |
|
Model |
| Ürün no.(230 V) |
| Ürün no.(400 V) |
| |
|
|
|
|
|
quantum B 20 |
|
300 8201
|
|
300 8203 |
| |
|
| |
|
|
|
|
|
Sevkiyat Kapsamı |
·
Anahtarlı Mandren
(1 - 13 mm) B16 |
·
El Sıkmalı Mandren
(0 - 13 mm) B16
·
2 T-yiv |
·
El Sıkmalı Mandren
(0 - 16 mm) B16
·
Konik pin MT2
·
2 T-yiv |
·
El Sıkmalı Mandren
(0 - 16 mm) B16
·
Konik pin MT2
·
2 T-yiv |
| |
|
|
|
|
|
Teknik Veriler |
|
Delmegücü/Çelik (maks) |
|
Açıklık |
|
Ana
mil-Sütun arasındaki mesafe |
|
Ana mil alışı |
|
Ana mil devir sayısı |
|
Hız kademesi sayısı |
|
Pinol yükselmesi |
|
Döner matkap masası |
|
Sütun çapı |
|
Masa
boyutları/T-yiv boyutu |
|
Motor gücü 50 Hz |
|
Boyutlar (UxGxY) |
|
Net ağırlık |
|
|
13 mm |
|
104 mm |
|
240 mm |
|
sabit/B 16 |
|
520 - 2,620 dv/dk |
|
5 kademe |
|
50 mm |
|
.45° . o° - +45° |
|
46 mm |
|
160 x 160/ 14 mm |
|
300 W |
|
420x220x580 mm |
|
21 kg |
|
|
14 mm |
|
104 mm |
|
330 mm |
|
sabit/B 16 |
|
520 - 2,620 dv/dk |
|
5 kademe |
|
50 mm |
|
-45° - 0° - +45° |
|
46 mm |
|
160 x 160/ 14 mm |
|
350 W |
|
420x230x700 mm |
|
24 kg |
|
|
16 mm |
|
125 mm |
|
390 mm |
|
MT2 |
|
660 - 2,500 dv/dk |
|
5 kademe |
|
65 mm |
|
.45° . 0° - +45° |
|
60 mm |
|
200x200/ 14 mm |
|
450 W |
|
510x270x820 mm |
|
38 kg |
|
|
20 mm |
|
170 mm |
|
450 mm |
|
MT2 |
|
210-2,220 dv/dk |
|
12 kademe |
|
80 mm |
|
-45° . o° - +45° |
|
70 mm |
|
275x275mm/ 14mm |
|
550 W |
|
700 x
300 x 990 mm |
|
56 kg |
|
| |
|
|
|
|
|
 |
|
|
|
|
| |
|
|

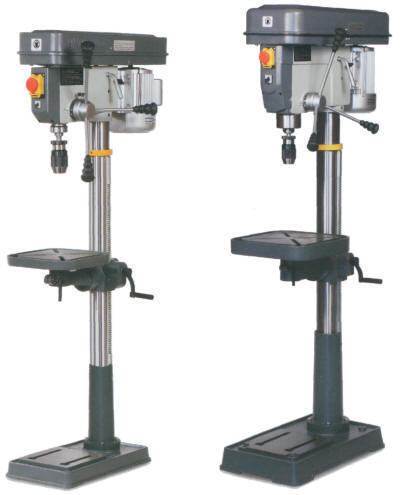

Sevkiyat Kapsamı
|
·
El Sıkmalı
Mandren
(0 - 16 mm) B16
·
Konik pin MT3
·
2 T-yiv |
·
El Sıkmalı
Mandren
(0 - 16 mm) B16
·
Konik pin MT4
·
2 T-yiv |
| |
|
|
|
Teknik Veriler |
|
Delmegücü/Çelik (maks) |
|
Açıklık |
|
Ana
mil-Sütun arasındaki mesafe |
|
Ana mil alışı |
|
Ana mil devir sayısı |
|
Hız kademesi sayısı |
|
Pinol yükselmesi |
|
Döner matkap masası |
|
Sütun çapı |
|
Masa
boyutları/T-yiv boyutu |
|
Motor gücü 50 Hz |
|
Boyutlar (UxGxY) |
|
Net ağırlık |
|
|
20 mm |
|
170 mm |
|
maks.760 mm |
|
MT3 |
|
210-2,220 dv/dk |
|
12 kademe |
|
80 mm |
|
-45° . o° - +45° |
|
70 mm |
|
275x275 mm/ 14 mm |
|
550 W |
|
690x390x1,570 mm |
|
63 kg |
|
|
32 mm |
|
225 mm |
|
maks. 600 mm |
|
MT4 |
|
140- 1,980 dv/dk |
|
9 kademe |
|
125 mm |
|
-45° . o° - +45° |
|
92 mm |
|
360x360 mm/ 14 mm |
|
1.1 kW |
|
790 x 400 x 1,730 mm |
|
138 kg |
|
| |
|
|
 |
 |
 |
 |
- IP 54'e göre, 400 voltluk makinalarda sağa ve sola dönüş için tırnaklı
şalter, düşük voltajda devre kesici, kilitlenebilen
acil durum şalteri ile donatılmış, kolay
kullanılabilen emniyet şalteri
- Ön taraftan kolay kullanım
|
- Taşlanmış altı dişli kavramalı, Alüminyum kayış kasnağı ile sessiz
çalışma
- Yüksek kaliteli, dişli tahrik kayısıyla daha iyi güç aktarması ve daha
az güç kaybı
|
- Garantili dönüş hassasiyeti, delme pinolunda ölçülmüş
olarak < 0,03 mm
- Hassas bilya yataklı ana mil
- Seri imalat olarak çabuk bağlanabilen yüksek kaliteli quantum mandren
|
- Ergonomik dizaynlı paso kolu
- Delik derinliği tırnağı |
|
| |
|
|
| |
|
Makinalar CE
standartlarına uygundur. |
|
|
|
|
|
 |
 |
