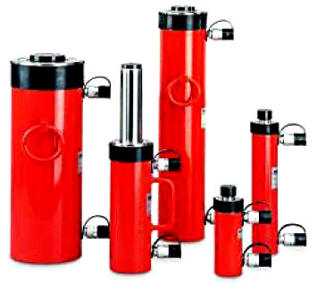

Üniversal Silindirler YH

Çift Tesirli Hidrolik Silindirler

Max. çalışma basıncı 700 bar.
Çift tesirlidir. (İtme ve çekme işlemi pompa ile yapılır.)
Piston bronz ile çifte yataklanmıştır ve sert krom kaplıdır.
Gövde ve piston krom-molibden çeliğinden imal edilmiştir.
Büyük silindirler taşıma kulplarıyla donatılmıştır.
Bağlantı vidaları metriktir.

Kapasite

t Model    Basınç
Gücü
kN

İtme   Çekme Kaldırma
Yüksekliği

mm. Piston
Tesir
Alanı
cm2
İtmeÇekme Max.
Yağ
Hacmi

cm3 Kapalı
Yükseklik

mm. Silindir
Dış
Çapı

mm. Ağırlık

kg.

5
YH - 5/30
50 22 30 7,2 3,1 21 160 55 2,5

YH - 5/80 50 22 80 7,2 3,1 57 210 55 3,3

YH - 5/150 50 22 150 7,2 3,1 106 280 55 4,4

10   YH - 10/30 100 45 30 14,3 6,4 44 175 67 4,0

YH - 10/80 100 45 80 14,3 6,4 116 225 67 5,0

YH - 10/150 100 45 150 14,3 6,4 218 295 67 6,7

YH - 10/250 100 45 250 14,3 6,4 363 395 67 9,0

20 YH - 20/50 200 100 50 28,6 14,3 142 195 85 7,0

YH - 20/150 200 100 150 28,6 14,3 424 310 85 11,0

YH - 20/250 200 100 250 28,6 14,3 707 410 85 14,0

30 YH - 30/200 300 140 200 42,9 20,0 884 355 102 19,0

YH - 30/350 300 140 350 42,9 20,0 1547 510 102 27,0

50 YH - 50/150 500 220 150 71,5 31,5 1064 325 125 27,0

YH - 50/350 500 220 350 71,5 31,5 2481 525 125 42,0

YH - 50/500 500 220 500 71,5 31,5 3544 685 125 52,0

70 YH - 70/150 700 330 150 100,0 47,2 1478 335 146 37,0

YH - 70/350 700 330 350 100,0 47,2 3449 540 146 56,0

100   YH - 100/50 1000 450 50 143,0 64,4 716 265 180 49,0

YH - 100/150 1000 450 150 143,0 64,4 2148 365 180 64,0

YH - 100/350 1000 450 350 143,0 64,4 5010 565 180 94,0

YH - 100/500 1000 450 500 143,0 64,4 7157 725 180 118,0

200 YH - 200/150 2000 900 150 286,0 128,7 4253 410 250 137,0

YH - 200/350 2000 900 350 286,0 128,7 9924 620 250 198,0

YH - 200/500 2000 900 500 286,0 128,7 14177 780 250 244,0
