Elektrikli
Zincirli Vinçler CPE/CPEF

-
1600-10.000 kg kapasiteli
-

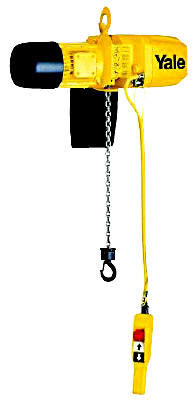

CPE Model elektrikli zincirli
vinçler kompakt gövde yapısına sahiptir.
Sağlam yapılı oluşundan ağır şartlarda
çalışmaya elverişlidir.
-
Vinçlerimiz, mesleki
birlikler tarafından kontrol edilip
onaylanmıştır.
-
Avrupa Birliği'nin 89/392
no.'lu makine şartnamesinin tümünü yerine
getirmektedir.
-
Bakım gerektirmeyen motorlu
ve ayarlanabilir yay baskılı frenlidir.
Bundan dolayı enerji kesildiğinde güvenli
frenleme yapar.
-
Motorlar IP 54 korumalı ve
izolasyon sınıfı F veya H'dır. Yüksek
ED'lidir.
-
Gerilim, 400 V. 50 Hz. 3
fazdır. Diğer gerilimler talep üzerine
yaplır.
-
Standart olarak 42 V.
kontaktör kumandalıdır.
-
Şaryolar el ve elektrik
tahriklidir. Tüm şaryolar muhtelif
profillere (NPI-IPE-IPB) ayarlanabilir.
-
Zincirler DIN 5684'e göre
sertleştirilmiş ve özeldir.
-
Zincir göbeği özel alaşımlı
çelikten yapılmışıtr. Hassas ölçülerde
olduğu için mekanik işlem görmüştür.
-
Zincir kılavuzu hassas
işlenmiş olup, gerektiğinde
değiştirilebilir.
-
Uzun ömürlü, yağ banyolu,
sertleştilmiş dişlili ve kaliteli rulmanlı
planet redüktörlüdür.
-
Aşırı yük emniyeti kaygan
kaplinlidir.
-
Kaldırma ve askı kancaları
özel çelikten dövme olarak yapılmıştır.
Kanca aşırı yükte kırılmadan açılır.
Kancalar seri olarak emniyet mandallıdır,
rulman yataklı 360 derece dönerlidir.
-
Her vinç fabrikada aşırı
yükle test edilerek sertifika verilir.
Model CPE
100-2
Model CPE 10-2, 2 adet CPE 50-2'den
oluşmaktadır. Kanca askılı, zincir tahrikli veya
elektrikli şaryo ile verilebilir.
 |
 |
 |
 |
 |
|
5
Yuvalı Zincir Göbeği |
Kanca
ve Şaryo Araba İçin Üniversal Bağlantı
Yuvası |
Çift
Zincir
Donamı |
Vince
Direkt Bağlı Şaryo Araba |
Fleksible Zincir Torbası |
Teknik Özellikler
|
Model |
Kapasite/kg |
Zincir
Ölçüsü |
Kaldırma Hızı |
Kaldırma Motoru kW |
ED % |
Net
Ağırlık |
|
Zincir
Donamı |
d x t
(mm) |
Ana
Hız m/dak |
Hassas
Hız m/dak |
Kanca
Askılı kg |
Manuel
Şaryolu kg |
Elektrik Şaryolu kg |
|
CPE 16-8 |
1600/1 |
11x31 |
8 |
- |
2,3 |
40 |
88 |
150 |
154 |
|
CPEF 16-8 |
1600/1 |
11x31 |
8 |
2 |
2,3/0,58 |
40/20 |
93 |
155 |
159 |
|
CPE 20-8 |
2000/1 |
11x31 |
8 |
- |
2,8 |
25 |
88 |
150 |
154 |
|
CPEF 20-8 |
2000/1 |
11x31 |
8 |
2 |
2,8/0,7 |
25/15 |
93 |
155 |
159 |
|
CPE 25-5 |
2500/1 |
11x31 |
5 |
- |
2,3 |
40 |
88 |
150 |
154 |
|
CPEF 25-5 |
2500/1 |
11x31 |
5 |
1,25 |
2,3/0,58 |
40/20 |
93 |
155 |
159 |
|
CPE 30-5 |
3000/1 |
11x31 |
5 |
- |
2,8 |
25 |
88 |
150 |
154 |
|
CPEF 30-5 |
3000/1 |
11x31 |
5 |
1,25 |
2,8/0,7 |
25/15 |
93 |
155 |
159 |
|
CPE 32-4 |
3200/2 |
11x31 |
4 |
- |
2,3 |
40 |
107 |
169 |
173 |
|
CPEF 32-4 |
3200/2 |
11x31 |
4 |
1 |
2,3/0,58 |
40/20 |
112 |
174 |
178 |
|
CPE 40-4 |
4000/2 |
11x31 |
4 |
- |
2,8 |
25 |
107 |
169 |
173 |
|
CPEF 40-4 |
4000/2 |
11x31 |
4 |
1 |
2,8/0,7 |
25/15 |
112 |
174 |
178 |
|
CPE 50-2 |
5000/2 |
11x31 |
2,5 |
- |
2,3 |
40 |
107 |
169 |
173 |
|
CPEF 50-2 |
5000/2 |
11x31 |
2,5 |
0,6 |
2,3/0,58 |
40/20 |
112 |
174 |
178 |
|
CPE 100-2 |
10000/4 |
11x31 |
2,5 |
- |
2 x 2,3 |
40 |
282 |
- |
385 |
|
CPEF 100-2 |
10000/4 |
11x31 |
2,5 |
0,6 |
2 x 2,3/0,58 |
40/20 |
287 |
- |
390 |
|
