Akülü
Transpalet ve
İstifleyiciler |

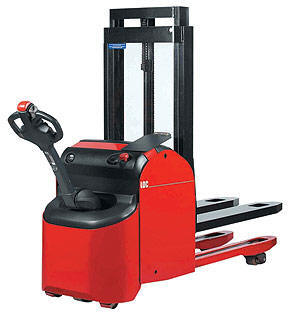

Çift Kaldırmalı, Akülü İstif
Makinesi
A20DL
A20P.DL
-
İki paletin aynı anda
taşınması için dizayn
edilmiş
Hem transpalet hem de
istifleme makinesi
olarak kullanılabilir
Yük boşaltımında
kullanılan kamyonlara
ikinci ve ayarlanabilen
platformun eklenmesi ile
tasarlanmış
Transpalet olarak
kullanıldığında;
Şasisi kompakttır ve
ideal hareket
kapasitesine sahiptir,
Farklı çıkış motoru çok
güçlüdür ve hızı 6
km/h'a ulaşır,
270 - 360 Ah aküleri
besleme kutusu ile
korunur.
Şarj aleti dışındadır,
MOSFET - SEPEX HF
elektronik kontrolör,
her tür yükte devamlı
hız sağlar.
İstifleme makinesi
olarak olarak
kullanıldığında ise;
Oranlı valf, tam ve
yumuşak çatal
kaldırımı/indirimi
sağlar.
Ayarlanabilen AlSI (yük
dengeleyiciler) yük ve
kullanıcı için güvenlik
sağlar.
Çok fonksiyonlu kontrol
panel tuş takımındaki
"kaplumbağa" butonu, dar
alanlardaki
operasyonlarda hızı 2
km/h'ye düşürür.
6 km/h hızlı portatif
platformlu versiyonu
(A20P.DL), uzun mesafeli
ve dönemeçli depolardaki
taşımalara uygundur.
|
Model |
|
DL D17 |
DL D21 |
P.DL D17 |
P.DL D21 |
|
Yürüyüş Şekli |
|
Akülü |
Akülü |
Akülü |
Akülü |
|
Çatal
Kapasitesi |
Q1
(t) |
2 |
2 |
2 |
2 |
|
Sabit Ayak
Kapasitesi |
Q2
(t) |
1 |
1 |
1 |
1 |
|
Kombinasyonlu
Kapasite |
(t) |
1 + 1 |
1 + 1 |
1 + 1 |
1 + 1 |
|
Yük
Merkezi
|
c (mm) |
600 |
600 |
600 |
600 |
|
Yük
Aralığı |
x (mm) |
924 |
924 |
924 |
924 |
|
Sürüş /Yük
Teker
Mesafesi |
y(mm) |
1587 |
1587 |
1587 |
1587 |
|
Ağırlık |
kg |
1045 |
1075 |
1070 |
1100 |
|
Tekerlek Özelliği |
|
Poliüretan |
Poliüretan |
Poliüretan |
Poliüretan |
|
Sürüş Tekeri
(ön) |
mm |
230x75 |
230x75 |
230x75 |
230x75 |
|
Yük Tekeri
(arka) |
mm |
82x70 |
82x70 |
82x70 |
82x70 |
|
Denge Tekeri
(yan)
|
mm |
120x50 |
120x50 |
120x50 |
120x50 |
|
Tekerlek Sayısı |
|
1x2/4 |
1x2/4 |
1x2/4 |
1x2/4 |
|
Kapalı
Yükseklik |
h1
(mm) |
1360 |
1560 |
1360 |
1560 |
|
Serbest
Kaldırma |
h2
(mm) |
- |
- |
- |
- |
|
Kaldırma
Yüksekliği |
h3
(mm) |
1640 |
2040 |
1640 |
2040 |
|
Açık
Yükseklik |
h4(mm) |
2175 |
2575 |
2175 |
2575 |
|
Kumanda Kolu
Yerden
yüksekliği |
h14
(mm) |
1340 |
1340 |
1340 |
1340 |
|
Çatalın
Kapalı
Yüksekliği |
h13
(mm) |
85/210 |
85/210 |
85/210 |
85/210 |
|
Tam
Uzunluk |
l(mm) |
2017 |
2017 |
2578/2178 |
2578/2178 |
|
Kumanda Kolu
ve Mast Arası
Mesafe |
l2
(mm) |
829 |
829 |
1340 |
1340 |
|
Tam
Genişlik
|
b1(mm) |
680 |
680 |
680 |
680 |
|
Çatal
Boyutları |
s/e/l (mm) |
60x195x1190 |
60x195x1190 |
60x195x1190 |
60x195x1190 |
|
Çatalların
Dıştan Genişliği
v |
b5(mm) |
570 |
570 |
570 |
570 |
|
Sabit
Ayak/Zemin
Mesafesi |
m2
(mm) |
30 |
30 |
30 |
30 |
|
800x1.200
Palet için Koridor
Genişliği |
Ast(mm) |
2227 |
2227 |
2403 |
2403 |
|
Dönüş
Yarıçapı |
Wa(mm) |
1751 |
1751 |
1927 |
1927 |
|
Yürüyüş Hızı
Yüklü/Yüksüz
|
km/h |
5/5 |
5/5 |
5/5 |
5/5 |
|
Kaldırma
Hızı
Yüklü/Yüksüz |
m/s |
0.29 / 0.38 |
0.29 / 0.38 |
0.29 / 0.38 |
0.29 / 0.38 |
|
İndirme Hızı
Yüklü/Yüksüz |
m/s |
0.50 / 0.45 |
0.50 / 0.45 |
0.50 / 0.45 |
0.50 / 0.45 |
|
Maksimum
Eğim Yüklü/
Yüksüz |
% |
10/20 |
10/20 |
9/18 |
9/18 |
|
Sürüş Freni |
|
Elektromanyetik |
Elektromanyetik |
Elektromanyetik |
Elektromanyetik |
|
Yürüyüş
Motor
Gücü |
kW |
1 |
1 |
1 |
1 |
|
Kaldırma
Motor
Gücü
|
kW |
2 |
2 |
2 |
2 |
|
Akü Tipi |
|
Traksiyoner |
Traksiyoner |
Traksiyoner |
Traksiyoner |
|
Akü Voltajı
ve
Kapasite |
V/Ah |
24/270 |
24/270 |
24/270 |
24/270 |
|
Hız Kontrolü |
|
MOSFET |
MOSFET |
MOSFET |
MOSFET |
|
Ortalama Ses
Seviyesi
|
dB(A) |
65 |
65 |
65 |
65 |
LOC patentli A.I.S.I.
Stabilising Sistem (Denge
sağlayıcı) mevcuttur.
Teknik Çizimler
 |
 |
|
