YALE İSTİFLEME SİSTEMLERİ - TRANSPALETLER VE İSTİFLEME MAKİNELERİ - AKÜLÜ İSTİF MAKİNELERİ



TRANSPALETLER VE İSTİFLEME MAKİNELERİ - AKÜLÜ İSTİF MAKİNELERİ


Akülü Transpalet ve İstifleyiciler

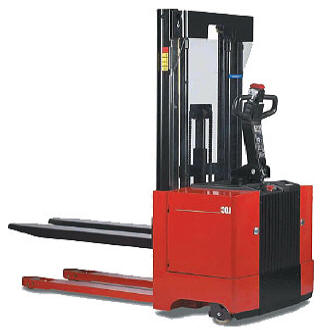

Manuloc FR

MANULOC FR 150/200/250/300

Ağır Hizmet Tipi, Yaya Kumandalı, Akülü



İstif Makinesi


  • 1.500 - 3.000 kg kaldırma kapasitesi
  • 1.35 - 4.70 m kaldırma yüksekliği
  • Yoğun çalışma şartlarına uygun
  • Yüksek performans sağlayan
  • Uzun sürüşlere uygun
  • Rahat kullanımlı portatif platformlu
  • Tam emniyet içinde hassas manevra yapabilme özelliği





İsteğe bağlı ekipmanlar;



  • Özel boyutlu çatallar
  • H.I.L. kombine saat-metre, boşaltma indikatörü ve kapama
  • Bakım gerektirmeyen akü ve bağlı şarj aleti
  • Hızlı akü şarjı
  • Portatif sürücü platformu
  • -25°'ye kadar ısıya dayanım,
  • IP 54 koruma sınıfı





Model

FR 150

FR 200

FR 250

FR 300

Yürüyüş Şekli



Akülü

Akülü

Akülü

Akülü

Kapasite

Q (t)

1.5

2.0

2.5

3.0

Yük Merkezi

C (mm)

600

600

600

600

Sürüş / Yük Teker Mesafesi

Y (mm)

1150

1150

1150

1150

Ağırlık

kg

1150

1210

1580

1620

Tekerlek Özelliği



Poliüretan

Poliüretan

Poliüretan

Poliüretan

Sürüş Tekeri (ön)

mm

270x90

270x90

320x120

320x120

Yük Tekeri (arka)

mm

80x80

80x80

80x80

80x80

Denge Tekeri (yan)

mm

150x50

150x50

150x50

150x50

Tekerlek Sayısı



1x2/4

1x2/4

1x2/4

1x2/4

Kapalı Yükseklik

h1(mm)

Tabloya bakınız

Serbest Kaldırma

h2 (mm)

Tabloya bakınız

Kaldırma Yüksekliği

h3 (mm)

Tabloya bakınız

Açık Yükseklik

h4(mm)

Tabloya bakınız

Çatalın Kapalı Yüksekliği

S (mm)

90

90

90

90

Tam Uzunluk

L (mm)

1890

1890

1910

1910

Kumanda Kolu ve Mast Arası Mesafe

L2 (mm)

740

740

760

760

Tam Genişlik

B(mm)

980

980

980

980

Çatalların Dıştan Genişliği

B3(mm)

570

570

580

580

Çatal Boyutları

s/e/l

70x180x1150

70x190x1150

70x210x1150

70x210x1150

Sabit Ayak/Zemin Mesafesi

G (mm)

35

25

20

20

Dönüş Yarıçapı

Wa (mm)

1500

1500

1500

1500

800x1.200 Palet için Koridor Genişliği

Ast(mm)

2330

2330

2340

2340

Yürüyüş Hızı Yüklü /Yüksüz

km/h

5/6

5/6

4.7/6

4.5/6

Kaldırma Hızı Yüklü / Yüksüz

m/s

0,10/0,19

0,08/0,15

0,07/0,13

0,06/0,13

İndirme Hızı Yüklü / Yüksüz

m/s

0,17/0,13

0,15/0,11

0,15/0,11

0,15/0,11

Maksimum Eğim Yüklü /Yüksüz

%

5/10

4/7

4/8

4/8

Sürüş Freni



E.manyetik

E.manyetik

E.manyetik

E.manyetik

Yürüyüş Motor Gücü

kW

1

1

1.7

1.7

Kaldırma Motor Gücü

kW

3

3

4

4

Akü Tipi



Traksiyoner

Traksiyoner

Traksiyoner

Traksiyoner

Akü Voltajı ve Kapasite

V/Ah

24-220/300

24-220/300

24-300

24-300

Akü Şarj Cihazı (Harici)

V/A

24- 25/40

24- 25/40

24-40

24-40

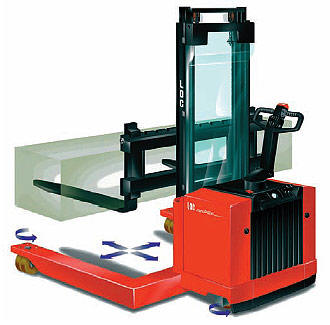

Manuloc Bl

MANULOC Bİ 1600- Bİ 3000
Uzun Yükler için Yaya Çalıştırılan 4 Yönlü
Akülü İstif Makinası




  • 1.600 - 3.000 kg kapasiteli
  • 1.43 - 4.70 m kaldırma yüksekliği
  • Metal profil, çubuk, boru veya panel gibi uzun yüklerin taşınması için tasarlanmış,
  • Yan yürüme özellikli
  • Sürüş panelinden hidrolik bir kontrol vasıtasıyla kolayca kontrol edilebilen
  • İki dikey yön boyunca hareket etme özelliğine sahip
  • Yerden kaldırma ve yüklerin raflara veya konsollara yerleştirmesine imkan veren ileri doğru sürüş
  • Dar koridorlarda taşıma imkanı veren yana doğru sürüş
  • Sökülemez panoramik mastlarla donatılmış
  • Tam emniyet içinde en hassas manevralar
  • Kullanımı kolay









Model

Bİ 1600

Bİ 2000

Bİ 2500

Bİ 3000

Yürüyüş Şekli



Akülü

Akülü

Akülü

Akülü

Kapasite

Q(t)

1.6

2.0

2.5

3.0

Yük Merkezi

C(mm)

500

500

500

500

Sürüş/Yük Teker Mesafesi

Y(mm)

1220

1220

1220

1220

Ağırlık

kg

1270

1390

1720

1760

Tekerlek Özelliği



Poliüretan

Poliüretan

Poliüretan

Poliüretan

Sürüş Tekeri (ön)

mm

270x90

270x90

320x120

270x90

Yük Tekeri (arka)

mm

120x50

120x50

120x50

120x50

Denge Tekeri (yan)

mm

120x50

120x50

120x50

120x50

Tekerlek Sayısı



1x4/4

1x4/4

1x4/4

1x4/4

Kapalı Yükseklik

h1 (mm)

Tabloya bakınız

Serbest Kaldırma

h2 (mm)

Tabloya bakınız

Kaldırma Yüksekliği

h3 (mm)

Tabloya bakınız

Açık Yükseklik

h4 (mm)

Tabloya bakınız

Çatalın Kapalı Yüksekliği

h13 (mm)

40

40

45

45

Tam Uzunluk

L(mm)

1767

1767

1790

1790

Kumanda Kolu ve Mast Arası Mesafı

  L2 (mm)

817

817

840

840

Sabit Denge Ayakların Dış Genişliği

B(mm)

1410 veya 1610 veya 1810

Sabit Denge Ayakların İç Genişliği

B1(mm)

1050 veya 1250 veya 1450

Çatalların Dıştan Genişliği

B3(mm)

950 veya 1150 veya 1350

Çatal Boyutları

s/e/l (mm)

40x100x950

40x120x950

45x100x950

45x100x950

Sabit Ayak/Zemin Mesafesi

G(mm)

60

60

55

55

Dönüş Yarıçapı

Wa(mm)

1555

1555

1555

1555

Yürüyüş Hızı Yüklü /Yüksüz

km/h

5/6

5/6

4,7/6

4,7/6

Sürüş Freni



E.manyetik

E.manyetik

E.manyetik

E.manyetik

Yürüyüş Motor Gücü

kW

1

1

1

1

Kaldırma Motor Gücü

kW

3

3

4

4

Akü Tipi



Traksiyoner

Traksiyoner

Traksiyoner

Traksiyoner

Akü Voltajı ve Kapasite

V/Ah

24-220/300

24-220/300

24/300

24/300

Hız Kontrolü



MOSFET

MOSFET

MOSFET

MOSFET

Akü Şarj Cihazı (Harici)

V/A

24- 25/40

24- 25/40

24-40

24-40







Model

h3

h1

h4

h2

mm

mm

mm

mm

S14

1430

1935

1935

1430

S17

1680

2184

2184

1680

D28

2800

1935

3310

-

D33

3300

2185

3810

-

D37

3700

2385

4210

-

DLL28

2800

1935

3310

1430

DLL33

3300

2185

3820

1680

DLL37

3700

2385

4210

1880

TLL42

4200

1965

4735

1430

TLL47

4700

2130

5230

1600

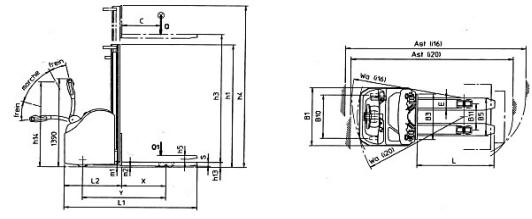

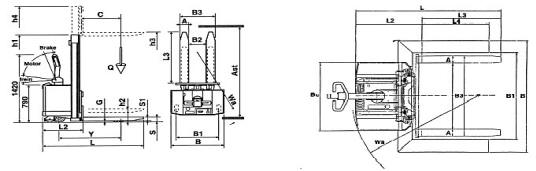

TEKNİK ÇİZİMLER



I Serisi FR / LI





















                Manuloc FR                                                                Manuloc Bl
