Yük Tutma ve Tartma Aparatları
|
El
Tutucular TPZ / THM
/ THG / TPR
|
Model |
Kapasite t |
Çene Açıklığı (Z) mm |
Ağırlık kg |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
G mm |
|
TPZ
0,4/55 |
0,4 |
5-55 |
8 |
120 |
290 |
525 |
125 |
117 |
60 |
40 |
|
Plaka Pensesi TPZ
Ağaç, sunta ve plastik plakalar için
Plaka pensesi; ağaç, sunta ve plastik
plakaların kaldırılması ve dikey
taşınmasında kullanılır. Plaka pensesi el
ile kumanda edilir. Kaplamalı çene güvenli
tutuş sağlar.
|
|
Manuel, Magnetik Tutucu THM
Magnetik tutucu; sacların yatay ve
dikey taşınmasında, kullanılır. 1-5 mm
kalınlığındaki saclar için idealdir. Bakım
gerektirmez ve magnetiği çok uzun süre
dayanır.
|
Model |
Kaldırma Kapasitesi |
Taşıma Kapasitesi |
Ağırlık |
A |
B |
C |
D |
E |
|
kg |
kg |
kg |
mm |
mm |
mm |
mm |
mm |
|
THM
120 |
120 |
70 |
1,2 |
84 |
140 |
130 |
25 |
172 |
|
THM
170 |
170 |
100 |
1,7 |
116 |
140 |
130 |
25 |
172 |
|
|
|
Sacın yüzeyi 30 HRC'yi aşmamalıdır.

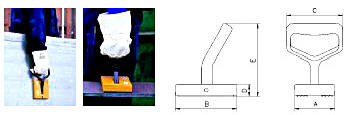

El Tutucu THG
Hafif ve
ince sacların taşınmasında kullanılır. Her
kullanımda tek sac levha taşınmalıdır.
Ekipmanın üstünde bulunan manivelaya
bastırılınca klemens açılır ve sac levha
kavranır.
|
Model |
Kaldırma Kapasitesi |
Taşıma Kapasitesi |
Ağırlık |
A |
B |
C |
D |
E |
|
kg |
kg |
kg |
mm |
mm |
mm |
mm |
mm |
|
THG |
250 |
0.10 |
1.4 |
184 |
106 |
12 |
53 |
40 |
|
|
|
Profil Tutucu TPR
Demir profil tutucu yüklerin ve profillerin
taşınmasında kullanılır. Farklı flanş
genişliklerine uygundur. Dayanıklı sıkma
çenesi sayesinde güvenli taşıma sağlar.

|
Model |
Kapasite |
Çene Açıklığı (Z) |
Ağırlık |
A |
Bmin.
mm |
Bmax.
Mm |
C |
D |
E |
|
t |
mm |
kg |
mm |
mm |
mm |
mm |
|
TPR
0,5/200 |
0,5 |
0-200 |
15 |
510 |
390 |
625 |
200 |
15 |
30 |
|
TPR
1,5/300 |
1,5 |
0-300 |
24 |
710 |
495 |
830 |
200 |
15 |
30 |
|
TPR
3,0/300 |
3 |
0-300 |
47 |
720 |
525 |
920 |
220 |
20 |
43 |
|
|
|
|
