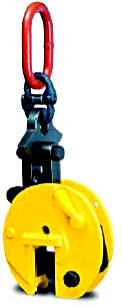

TIGRIP Metal Levha Tutucu TBL

Emniyet Kilitli Sac Tutucu TBL

Kapasite 0,5 – 30 t

Metal ve çelik levha sacların dikey taşınmasının yanı sıra; kaldırma ve 180° döndürme için de kullanılabilir. Güvenlik kilidi üzerinde yük olmadığı zamanlarda bile açılmasını engeller. Malzemenin tutucudan kaydığı ya da çekilen yükün kapatılmadığı durumlarda emniyet kilidi sayesinde beklenmeyen kazalar önlenir.

Model	Kapasite	Çene Açıklığı (Z)	Ağırlık	A	B	C	D	E	F	G	H	I
Model	t	mm	kg	mm	mm	mm	mm	mm	mm	mm	mm	mm
TBL 0,5	0,5	0-16	1,5	99	195	29	33	47	50	48	11	16
TBL 1,0	1	0-20	3	126	225	50	49	70	82	55	12	20
TBL 2,0	2	0-32	9,3	192	312	80	75	96	100	81	20	24
TBL 3,0	3	0-32	9,3	192	312	80	75	96	100	81	20	24


TBL 0,5 t	TBL 1-3 t

Malzeme yüzeyinin HRC 30 sertlikten daha düşük seviyede olması şarttır.

Model	Kapasite	Çene Açıklığı (Z)	Ağırlık	A	B	C	D	E	F	G	H
Model	t	mm	kg	mm	mm	mm	mm	mm	mm	mm	mm
TBL 4,0 S	4	0-32	12	197	339	80	68	93	110	20	32
TBL 4,0 L	4	30-60	18	228	339	80	68	100	110	20	32
TBL 6,0 S	6	0-50	21	293	442	89	95	143	129	20	35
TBL 6,0 L	6	50-100	28	362	482	89	114	143	129	20	35
TBL 8,0 S	8	0-50	26	293	450	89	95	143	129	20	42
TBL 8,0 L	8	50-100	32	362	482	89	114	143	129	20	42
TBL 10,0 S	10	0-50	30	293	503	110	95	143	139	25	45
TBL 10,0 L	10	50-100	37	362	503	110	114	143	139	25	45
TBL 12,0 S	12	0-50	54	360	550	130	125	162	154	30	55
TBL 12,0 L	12	50-100	64	460	615	130	175	162	154	30	55
TBL 15,0 S	15	0-50	73	360	550	130	125	162	204	45	55
TBL 15,0 L	15	50-100	87	460	615	130	175	162	204	45	55
TBL 20,0 S	20	0-65	123	462	674	130	165	210	235	45	65
TBL 20,0 L	20	65-130	135	560	724	130	195	210	235	45	65
TBL 30,0 S	30	0-65	195	462	667	60	165	210	295	65	66
TBL 30,0 L	30	65-130	256	560	732	60	195	210	295	65	67

Metal Levha Tutucu TBS

Emniyet Kilitli, Oynar Başlıklı Sac Tutucu TBS
Kapasite 1.0-10 t

Kardan sistemi süspansiyonuna sahip TBS tutucular, sac üzerinde farklı pozisyonlarda durdurulabilir. Yataydan doğrultmalarda, dikeyden çıkarmalarda ya da yanal durdurmalarda kullanılabilir. Başlığın çapraz yapısı yüksek klemens kuvveti sağlar. Yük taşıma diyagramının dikkate alındığı durumlarda taşıma kapasitesi azalır. Sacların taşınmasının yanında çelik ve kaynak konstrüksiyonların döndürülmesinde de kullanılır.

TBS 1 - 3 t

Model

Kapasite

Çene Açıklığı (Z)

Ağırlık

A

B

C

D

E

F

G

H

I

t

mm

kg

mm

mm

mm

mm

mm

mm

mm

mm

mm

TBS 1,0

1

0-20

4,6

126

270

50

49

70

95

63

12

23

TBS 2,0

2

0-32

14

192

382

80

75

96

132

92

20

30

TBS 3,0

3

0-32

14

192

382

80

75

96

132

92

20

30

Model
Kapasite

Çene Açıklığı (Z)

Ağırlık

A

B

C

D

E

F

G

H

I

t

mm

kg

mm

mm

mm

mm

mm

mm

mm

mm

mm

TBS 4,5

4,5

0-50

33

292

675

90

180

28

95

143

135

185

TBS 6,0 S

6

0-50

38

292

737

95

176

28

95

143

137

188

TBS 6,0 L

6

50-100

42

367

785

98

180

28

115

143

135

188

TBS 8,0 S

8

0-50

39

292

737

98

176

28

95

143

136

210

TBS 8,0 L

8

50-100

51

367

785

98

180

28

115

143

136

210

TBS 10,0 S

10

0-50

61

360

903

110

195

33

125

162

170

223

TBS 10,0 L

10

50-100

76

446

921

112

195

33

168

162

170

223

Başlık, sacın iki sapanla kaldırıldığı eğik çekimlerde bile sıkı kavrama sağlar. Tutucunun kaymasına ve zarar görmesine engel olur.

Malzeme yüzeyinin HRC 30 sertlikten daha düşük seviyede olması şarttır.

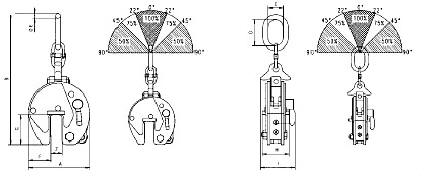

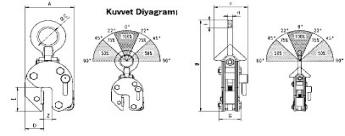

TBS 4,5 -10 t	Kuvvet Diyagramı
