Yük Tutma ve Tartma Aparatları

Varil Tutucular
TFA
TFA-D
TFA-R
TFA-TR

Dikey Varil Tutucu TFA


Dikey pozisyondaki varilleri yanal olarak kavrar ve aynı zamanda kaldırır. Çeneler, sert kauçuk kaplamalıdır. Böylelikle herhangi bir kaymaya imkan vermez. Çenelerdeki tırtıklı lastik yapı varilin sıkıca kavranmasını sağlar. Ancak yağlı yüzeyli varillerin taşınmasında tam koruma sağlanamayabilir. Sadece indirme işlemlerinde otomatik olarak kilitlenen mandal, varil kancasının otomatik olarak çalışmasını sağlar. Böylelikle varilin kendiliğinden kaldırılmasına izin verir.

Model	Kapasite	Çene Açıklığı (Z)	Ağırlık	A	B	C	øD	E	F	G	H
Model	t	mm	kg	mm	mm	mm	mm	mm	mm	mm	mm
TFA 0,3/600	0,3	ø 400 - ø 600	65	600	1040	950	90	34	200	400	400

Döndürme Mekanizmalı Varil Tutucu TFA-D

Varillerin taşınması, kaldırılması, indirilmesi, döndürülmesi ve boşaltılması için uygundur. Kullanımı; varillerin boşaltılması ve döndürülmesi kancadaki çevirme düzeneğiyle sağlanır. İşlev; varilin rahat ve güvenli bir şekilde döndürülmesi ağırlık merkezinden kaldırılması gerekir.

Model	Kapasite	Çene Açıklığı (Z)	Ağırlık	A	B	C	øD	E	F	G	H
Model	t	mm	kg	mm	mm	mm	mm	mm	mm	mm	mm
TFA 0,3/600 D	0,3	ø 400 - ø 600	83	600	1150	1525	90	34	15	200	400

Varil Tutucu TFA-R / TFA-TR

Metal varillerin taşınması için geliştirilmiştir. Taşıma esnasında tırnağı sayesinde varilin kenarlarını sıkıca kavrar ve güvenli taşıma sağlar

TFA 0.35 / 700 TR vinç ya da forklift ile kombine kullanılan araçtır.

Model	Kapasite	Çene Açıklığı (Z)	Ağırlık
Model	t	mm	kg
TFA 0,35/700 R	0.35	420 - 700	3,5
TFA 0,35/700 TR	0.35	420 - 700	6

Varil Kenar Tutucu TFRK

Dikey konumdaki varillerin taşınmasında kullanılır. Kullanımı; tek tek, ikişer ya da daha fazla sayıda kullanılabilir. İşlevi; Varili kenarından kavrar ve yay ön basıncı sayesinde istem dışı açılması önlenir.

Model	Kapasite	Ağırlık	A	B	C	D	E	F	G	øH
Model	t	kg	mm	mm	mm	mm	mm	mm	mm	mm
TFRK	0,5	1,2	152	150	127	30	21	41	17	40

Varil Tutucu TFK

Dikey konumdaki metal varillerin taşınması için

Hafif ağırlığı ve küçük yapısı sayesinde sıkı paletlenmiş varillerin taşınmasına izin verir. Taşımalarda, asılma noktası varilin ağırlık merkezindedir.

Model	Kapasite	Ağırlık	A	B	C	D	E
Model	t	kg	mm	mm	mm	mm	mm
TFK	0.5	7.0	479	350	410	300	50

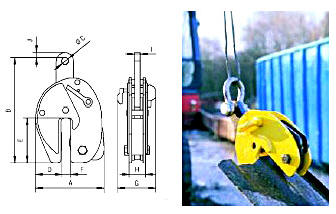

Oluklu Ahşap Tutucu TPP

Sac tutucu ile aynı yapı özelliklerine sahiptir. Ancak dar ağız açılımı vardır. Yüksek kaldırma kapasitesi sağlayan kompakt yapı ile ahşap levha yerden kolaylıkla kaldırılabilir. Güvenli tasarım, tutucunun istem dışı açılmasını engeller.

Model	Kapasite	Çene Açıklığı (Z)	Ağırlık	A	B	øC	D	E	F	G	H	I	J
Model	t	mm	kg	mm	mm	mm	mm	Mm	mm	mm	mm	mm	mm
TPP 3	3	0-20	16	224	325	20	88	147	25	123	60	20	18
TPP 8	8	0-30	28	294	445	30	109	194	42	146	72	25	26
TPP 12	12	0-30	52	361	486	40	145	190	41	167	90	30	32

Ahşap Taşıma Kancası TCP

Tek Plaka Taşımak için

TCP Model ahşap taşıma kancası, ahşapların taşınması ve yönlendirilmesinde kullanılır. Kancanın ahşap üzerine tespit edilmesinden sonra, yaylı cıvata ahşabı sondalamak suretiyle tutar. Kilidin açılması araç üzerinde bulunan 15 m. lik ip ile sağlanır.

Model	Kapasite	Ağırlık	A	B	C	D	E	øF	G	øH
Model	t	kg	mm	mm	mm	mm	mm	mm	mm	mm
TCP 1,5	1,5	19	207	488	218	90	18	20	180	50
TCP 3,0	3	23	226	517	218	100	24	24	180	63
TCP 5,5	5,5	33	269	575	218	120	24	30	180	89
