Yük Tutma ve Tartma Aparatları

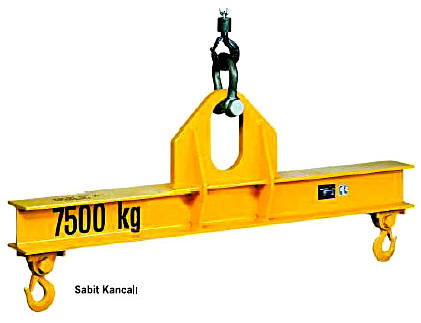

Vinç Yük Traversi TTS-E

Ağırlık dağıtımının yapılması ya da bel verebilecek ağırlıktaki yüklerin birçok noktadan taşınması gereken durumlarda vinç yük traversi çok amaçlı ve güvenli bir taşıma sağlar. Taşıma yükü, çalışma genişliği, kanca tipi ayarları ve sayısından oluşan dörtlü kombinasyon sıkça kullanılır. Stabil, sağlam ve ekonomik sıra, müşterinin belirlediği geniş kapsamlı diğer konstrüksiyonlarla tamamlanır. Böylelikle traversler sac plakaların taşınmasında tutucu ile uzun yüklerin taşınmasında çengel C kanca veya vinç çatalı ile beraber kullanılır. Boruların veya silindirlerin taşınması için halatların ya da kaldırma bandı vinç ağzının kullanımında iki ya da daha fazla kademe atlanır. Silindirik yapıların kaldırılması için yıldız travers, dört noktadan kaldırmalar için ise enine travers kullanılır. Böylece taşımalar daha kolay ve güvenli hale gelir.

Model	Kapasite	Çalışma Genişliği Z	Ağırlık	A	B	C	D	E	F	G	H
Model	t	mm	kg	mm	mm	mm	mm	mm	mm	mm	mm
TTS 1,0/1000 E	1	1000	19	1140	355	60	110	130	25	15	20
TTS 2,0/1000 E	2	1000	21	1140	385	75	135	160	28	20	25
TTS 3,0/1000 E	3	1000	30	1140	455	90	160	190	35	25	25
TTS 5,0/1000 E	5	1000	54	1190	490	100	180	215	40	30	25
TTS 7,5/1000 E	7,5	1000	81	1190	615	140	260	300	45	35	34
TTS 10,0/1000 E	10	1000	98	1190	640	140	260	305	50	40	42
TTS 1,0/1500 E	1	1500	25	1640	355	60	110	130	25	15	20
TTS 2,0/1500 E	2	1500	33	1640	405	75	135	160	28	20	25
TTS 3,0/1500 E	3	1500	58	1640	435	90	160	190	35	25	25
TTS 5,0/1500 E	5	1500	81	1690	510	100	180	215	40	30	25
TTS 7,5/1500 E	7,5	1500	115	1690	635	140	260	300	45	35	34
TTS 10,0/1500 E	10	1500	143	1690	660	140	260	305	50	40	42
TTS 1,0/2500 E	1	2500	45	2640	375	60	110	130	25	15	20
TTS 2,0/2500 E	2	2500	80	2640	385	75	135	160	28	20	25
TTS 3,0/2500 E	3	2500	104	2640	455	90	160	190	35	25	25
TTS 5,0/2500 E	5	2500	165	2690	550	100	180	215	40	30	25
TTS 7,5/2500 E	7,5	2500	212	2690	675	140	260	300	45	35	34
TTS 10,0/2500 E	10	2500	246	2690	700	140	260	305	50	40	42
TTS 1,0/3500 E	1	3500	104	3640	355	60	110	130	25	15	20
TTS 2,0/3500 E	2	3500	133	3640	405	75	135	160	28	20	25
TTS 3,0/3500 E	3	3500	171	3640	475	90	160	190	35	25	25
TTS 5,0/3500 E	5	3500	255	3690	570	100	180	215	40	30	25
TTS 7,5/3500 E	7,5	3500	313	3690	695	140	260	300	45	35	34
TTS 10,0/3500 E	10	3500	402	3690	740	140	260	305	50	40	42
TTS 1,0/5000 E	1	5000	181	5140	375	60	110	130	25	15	20
TTS 2,0/5000 E	2	5000	230	5140	425	75	135	160	28	20	25
TTS 3,0/5000 E	3	5000	280	5140	495	90	160	190	35	25	25
TTS 5,0/5000 E	5	5000	402	5190	590	100	180	215	40	30	25
TTS 7,5/5000 E	7,5	5000	537	5190	735	140	260	300	45	35	34
TTS 10,0/5000 E	10	5000	596	5190	760	140	260	305	50	40	42

Vinç Traversleri TTS

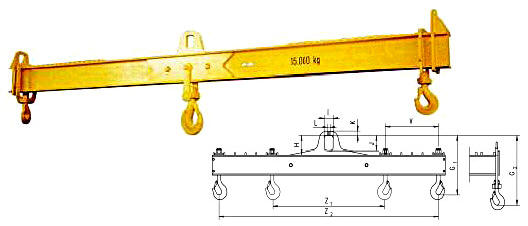

Vinç Yük Traversi TTS
Ayarlanabilir Kancalı

Model	Kapasite	Çalışma Genişliği		Ağırlık	G₁	G₂	H	1	J	K	L	V
Model	t	Z₁	z₂	kg	mm	mm	mm	mm	mm	mm	mm	m
TTS 1,0/1500	1	930	1500	38	315	-	100	60	80	28	20	3x95
TTS 2,0/1500	2	930	1500	52	350	-	120	60	90	33	25	3x95
TTS 3,0/1500	3	810	1500	83	410	-	140	80	100	35	30	3x115
TTS 5,0/1500	5	810	1500	109	500	-	190	100	150	40	30	3x115
TTS 7,5/1500	7,5	750	1500	135	570	-	230	130	170	60	30	3x125
TTS 10,0/1500	10	690	1500	152	630	-	250	130	180	70	30	3x135
TTS 12,5/1500	12,5	900	1500	164	-	820	280	130	180	75	40	3x100
TTS 15,0/1500	15	900	1500	182	-	900	300	140	200	80	40	3x100
TTS 20,0/1500	20	960	1500	215	-	1000	340	160	220	90	50	2x135
TTS 25,0/1500	25	960	1500	270	-	1070	340	160	220	100	50	2x135
TTS 1,0/2500	1	1550	2500	62	315	-	100	60	80	28	20	5x95
TTS 2,0/2500	2	1550	2500	88	370	-	120	60	90	33	25	5x95
TTS 3,0/2500	3	1350	2500	130	430	-	140	80	100	35	30	5x115
TTS 5,0/2500	5	1350	2500	163	520	-	220	100	150	40	30	5x115
TTS 7,5/2500	7,5	1250	2500	205	610	-	250	130	170	60	30	5x125
TTS 10,0/2500	10	1150	2500	243	670	-	260	130	180	70	30	5x135
TTS 12,5/2500	12,5	1300	2500	254	-	860	280	130	180	75	40	6x100
TTS 15,0/2500	15	1300	2500	316	-	960	300	140	200	80	40	6x100
TTS 20,0/2500	20	1420	2500	384	-	1080	340	160	220	90	50	4x135
TTS 25,0/2500	25	1420	2500	392	-	1150	340	160	220	100	50	4x135
TTS 1,0/3500	1	2170	3500	90	330	_	100	60	80	28	20	7x95
TTS 2,0/3500	2	2170	3500	132	390	-	120	60	90	33	25	7x95
TTS 3,0/3500	3	1890	3500	166	450	-	140	80	100	35	30	7x115
TTS 5,0/3500	5	1890	3500	235	560	-	190	100	150	40	30	7x115
TTS 7,5/3500	7,5	1750	3500	280	630		230	130	170	60	30	7x125
TTS 10,0/3500	10	1610	3500	332	690	-	250	130	180	70	30	7x135
TTS 12,5/3500	12,5	1700	3500	387	-	900	320	130	180	75	40	9x100
TTS 15,0/3500	15	1700	3500	467	-	1165	310	140	200	80	40	9x100
TTS 20,0/3500	20	1610	3500	598	-	1160	340	160	220	90	50	7x135
TTS 25,0/3500	25	1610	3500	716	-	1230	340	160	220	100	50	7x135
TTS 1,0/5000	1	2000	5000	206	-	745	400	60	80	28	20	15 x 100
TTS 2,0/5000	2	2000	5000	280	-	795	410	60	90	33	25	15 x 100
TTS 3,0/5000	3	2000	5000	330	-	855	420	80	100	35	30	15 x 100
TTS 5,0/5000	5	2000	5000	460	-	975	470	100	150	40	30	15 x 100
TTS 7,5/5000	7,5	2000	5000	560	-	1070	490	130	170	60	30	15 x 100
TTS 10,0/5000	10	2000	5000	610	-	1135	500	130	180	70	30	15 x 100
TTS 12,5/5000	12,5	2300	5000	660	-	1245	500	130	180	75	40	10 x 135
TTS 15,0/5000	15	2300	5000	870	-	1275	530	140	200	80	40	10 x 135
TTS 20,0/5000	20	2300	5000	1070	-	1415	530	160	220	90	50	10 x 135
TTS 1,0/8000	1	3000	8000	377	-	785	400	60	80	28	20	25 x 100
TTS 2,0/8000	2	3000	8000	502	-	835	410	60	90	33	25	25 x 100
TTS 3,0/8000	3	3000	8000	657	-	915	420	80	100	35	30	25 x 100
TTS 5,0/8000	5	3000	8000	847	-	1055	470	100	150	40	30	25 x 100
TTS 7,5/8000	7,5	3000	8000	1165	-	1130	490	130	170	60	30	25 x 100
TTS 10,0/8000	10	3000	8000	1238	-	1235	500	130	180	70	30	25 x 100
TTS 12,5/8000	12,5	3140	8000	1453	-	1290	500	130	180	75	40	18 x 135
TTS 15,0/8000	15	3140	8000	1580	-	1355	530	140	200	80	40	18 x 135
