Yüksek Devirli Hassas Puntalar -
202 - 203 - 204 |
| |
|
202 - 203 - 204
|
|
• |
Çelik gövde, yüksek yük kapasitesi, yüksek hız. |
|
• |
Yüksek hassasiyetli rulmanlar. |
|
• |
Yüksek konsantriklik hassasiyeti. |
|
|
|
|
|
Teknik Çizim
|
|
|
|
|
| TİP |
202 |
203 |
204 |
| Mors
Konik |
3 |
4 |
5 |
6 |
3 |
4 |
5 |
6 |
3 |
4 |
5 |
6 |
| Ölçüler |
d |
mm |
60 |
70 |
90 |
105 |
60 |
70 |
90 |
105 |
60 |
70 |
90 |
105 |
| d1 |
mm |
- |
- |
- |
- |
11 |
16 |
16 |
24 |
12 |
16 |
18 |
26 |
| d2 |
mm |
23,825 |
31,267 |
44,399 |
63,348 |
23,825 |
31,267 |
44,399 |
63,348 |
23,825 |
31,267 |
44,399 |
63,348 |
| d3 |
mm |
25 |
32 |
38 |
48 |
25 |
32 |
38 |
48 |
25 |
32 |
38 |
48 |
| L1 |
mm |
33 |
39 |
47,5 |
56 |
38,5 |
46 |
57,5 |
69 |
40,5 |
48 |
59,5 |
71 |
| L2 |
mm |
87 |
103 |
128 |
150 |
92,5 |
110 |
138 |
153 |
94,5 |
112 |
140 |
155 |
| L |
mm |
168 |
204 |
256 |
334 |
173,5 |
211 |
266 |
347 |
175,5 |
213 |
268 |
349 |
| Uç
Salgısı |
max |
mm |
0,005 |
0,005 |
0,01 |
0,01 |
0,005 |
0,005 |
0,01 |
0,01 |
0,01 |
0,01 |
0,015 |
0,015 |
| Ağırlık |
kg |
1,25 |
2 |
4,55 |
9 |
1,25 |
2 |
4,55 |
9 |
1,25 |
2 |
4,55 |
9 |
| Sipariş
Kodu |
MK3
202 |
MK4
202 |
MK5
202 |
MK6
202 |
MK3
203 |
MK4
203 |
MK5
203 |
MK6
203 |
MK3
204 |
MK4
204 |
MK5
204 |
MK6
204 |
| |

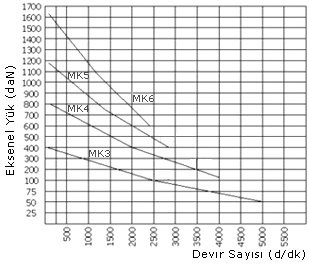

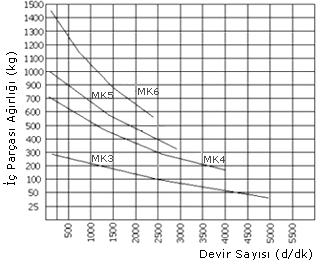

YÜK DİYAGRAMLARI
|
|
|
|
|
|
|
|
|
|
