Açık Merkez Hidrolik Aynalar - HSQC
Yüksek Devirli Çabuk Değiştirilebilir Ayaklı Açık Merkez
Hidrolik Aynalar |
| |
|
HSQC |
|
• |
Büyük delik çapı |
|
• |
Hızlı Değiştirilebilen ayaklar. Her aynada iki takım
taban ayak bulunur |
|
• |
Yüksek devirlerde kullanım |
|
• |
Ayar zamanlarını ve üretim maliyetini düşürür |
|
• |
Tekrarlanabilirlik hassasiyeti 0,025 mm |
|
• |
DIN 55026 kısa koni bağlantısı |
|
|
|
|
|
Teknik Özellikler - HSQC
|
|
|
|
AYNA ÇAPI |
6" |
8" |
10" |
12" |
|
Sipariş Kodu |
HSQC 6x3 |
HSQC 8x3 |
HSQC 10x3 |
HSQC 12x3 |
|
Maksimum Devir
d/dk |
6000 |
5500 |
4500 |
3800 |
|
Maksimum Delik
Çapı mm |
43 |
66 |
66,5 |
90 |
|
Ayak Stroku
mm |
3,5 |
3,5 |
4 |
4 |
|
Piston Stroku
mm |
16 |
16 |
18,5 |
18,5 |
|
Maksimum Çekme
Kuvveti kN |
16 |
24 |
32 |
44 |
|
Maksimum Sıkma
Kuvveti kN |
47 |
66 |
88 |
121 |
|
Ağırlık
kg |
16 |
27 |
42 |
68 |
|
|

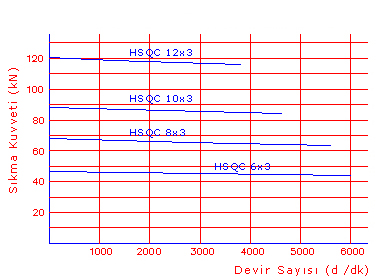

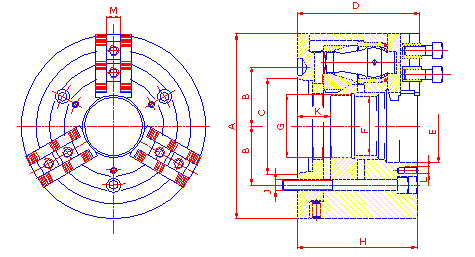

Ölçüler - HSQC
|
|
|
AYNA
ÖLÇÜSÜ |
BAĞLAMA
NORMU |
A |
B |
C |
D |
E |
F |
G
max |
H |
J |
K
max/min |
L |
M |
|
6" |
A2-5 |
165 |
52,4 |
82,557 |
126 |
56 |
43 |
M48x1,5 |
123 |
M10x120 |
44/28 |
M8 |
12 |
|
8" |
A2-6 |
210 |
66,7 |
106,375 |
140 |
82 |
66 |
M72x1,5 |
136 |
M12x130 |
46/30 |
M8 |
14 |
|
10" |
A2-8 |
254 |
85,7 |
139,72 |
155 |
85,73 |
66,5 |
M72x1,5 |
150 |
M16x140 |
54,5/36 |
M10 |
16 |
|
12" |
A2-11 |
305 |
117,5 |
196,87 |
172 |
110 |
90 |
M96x1,5 |
168 |
M20x160 |
51,5/33 |
M10 |
18 |
|
|
|
|
