Açık Merkez Hidrolik Aynalar -
KPC
Salgı Ayarlı Açık Merkez Hidrolik Aynalar |
| |
|
KPC
|
|
• |
Çelik
gövde |
|
• |
Büyük
delik çapı |
|
• |
İsteğe
göre açık yada kapalı merkez çalıştırabilme |
|
• |
Gövde
içindeki ayar civataları ile salgı sıfıra
ayarlanabilir |
|
• |
Bütün
hareketli parçalar alaşımlı çelikten yapılmış olup
sertleştirilmiş ve taşlanmıştır |
|
• |
Yedek
olarak yumuşak kapalı çekme somunu bulunur |
|
• |
Tekrarlama hassasiyeti 0,025 mm |
|
• |
ISO
A-2 ve ASA kısa koni standartlarına uygun bağlantı |
|
|
|
Teknik Özellikler -
KPC
|
|
|
|
Sipariş Kodu |
170-A2-5 |
210-A2-6 |
254-A2-6 |
254-A2-8 |
265-A2-6 |
265-A2-8 |
305-A2-8 |
305-A2-11 |
|
Ayna Ebadı |
170 |
210 |
254 |
265 |
305 |
|
Flanş No |
A2-5 |
A2-6 |
A2-6 |
A2-8 |
A2-6 |
A2-8 |
A2-8 |
A2-11 |
|

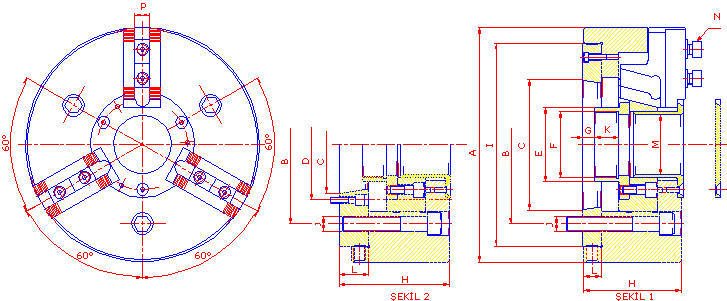

Şekil |
1 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
|
A |
mm |
170 |
210 |
254 |
265 |
305 |
|
B |
mm |
Ø104,8 |
Ø133,4 |
Ø171,4 |
Ø171,4 |
Ø235 |
|
C |
mm |
Ø82,557 |
Ø106,375 |
Ø106,375 |
Ø139,72 |
Ø106,375 |
Ø139,72 |
Ø139,72 |
Ø196,87 |
|
D |
mm |
- |
- |
Ø133,4 |
- |
Ø133,4 |
- |
Ø171,4 |
- |
|
E |
mm |
Ø65 |
Ø80 |
Ø90 |
Ø100 |
Ø100 |
|
F |
mm |
M60x1,5 |
M72x1,5 |
M78x1,5 |
M78x1,5 |
M89x1,5 |
|
G |
max |
mm |
19 |
9 |
13,5 |
12,5 |
13,5 |
12,5 |
18,5 |
|
min |
mm |
3 |
-7 |
-5 |
-6 |
-5 |
-6 |
0 |
|
H |
mm |
93 |
93 |
108,5 |
107,5 |
108,5 |
107,5 |
121,5 |
|
I |
mm |
Ø140 |
Ø170 |
Ø220 |
Ø220 |
Ø275 |
|
J |
mm |
M10 |
M12 |
M16 |
M16 |
M20 |
|
K |
mm |
20 |
26 |
32 |
32 |
33 |
|
L |
mm |
28 |
17 |
21 |
20 |
21 |
20 |
26 |
|
M |
mm |
Ø52 |
Ø65 |
Ø65 |
Ø77 |
Ø90 |
|
N |
mm |
M10 |
M12 |
M12 |
M12 |
M14 |
|
P |
mm |
12 |
14 |
16 |
16 |
18 |
|
Ayak Stroku |
mm |
4,3 |
4,3 |
4,9 |
4,9 |
4,9 |
|
Piston Stroku |
mm |
16 |
16 |
18,5 |
18,5 |
18,5 |
|
Max. Devir |
d/dk |
6000 |
5000 |
4200 |
4200 |
3300 |
Max Sıkma
Kuvveti |
kN |
57 |
92 |
114 |
114 |
142 |
Max Çekme
Kuvveti |
kN |
24 |
39 |
48 |
48 |
60 |
|
|
|
|
|
|
|
