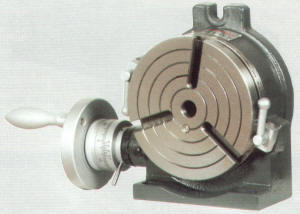

Yatay-Dikey Yuvarlak İş Bağlama Donatımı
RT 100/RT 150/RT 200 |
| Güvenilir ve
dayanıklı |
| Bağlama donatımı |
| Ağır işler için
stabildir |
| Kalın ve uzun iş
parçalarının bağlanmasını sağlayan büyük mil deliği
|
| Dönme çenesi
mandreni sayesinde iş parçalarının muhtelif şekilde
bağlanması |
|
Yatay-Dikey Yuvarlak İş Bağlama Donatımı
RT 100/RT 150/RT 200 |
| Sertleştirilmiş ve
taşlanmış helezon |
| Aktarma oranı 90:1 |
| 360° taksimatlı
çalışma masası |
| El tekerinin 1
turuyla 4° değişiklik |
| El tekerinde
taksimatlı 2" |
| Taksimatlı el
tekeri ile nonius taksimatı için imkan |
|
|
Teknik
veriler |
RT100 |
RT150 |
RT200 |
| Masa çapı |
110 mm |
150 mm |
200 mm |
| Tüm yükseklik |
70 mm |
80 mm |
105 mm |
| Genişlik |
114 mm |
160 mm |
200 mm |
| Uzunluk |
137 mm |
200 mm |
265 mm |
| Merkez yükseklik |
80 mm |
100 mm |
135 mm |
| Yuva genişliği |
8 mm |
11 mm |
14 mm |
| İndirek bölme
eklenti |
yok |
var |
var |
| Net ağırlık |
9 kg |
12 kg |
30 kg |
|
|
|
 |
Dairesel delme masası
RT150/ RT 200 Aksesuarlar |
| RT 150
için,vidalı ve saplamak ayna flanşı |
335
6154 |
| RT 200
için,vidalı ve saplamak ayna flanşı |
335
6254 |
| RT 150
için üç çeneli ayna 125 mm |
335
6100 |
| RT 200
için üç çeneli ayna 155 mm |
335
6225 |
|
|

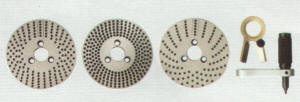

İndirek delme eklentisi IT 150
335 6152 |
| 3 adet dizin levha |
| Çelik yaylı levha
ile açı ayarlaması |
| Kesim kolu |
| RT 150 için uygun |
|
|
İndirek delme eklentisi IT
200
335 6205 |
|
| 2 adet dizin levha |
| Çelik yaylı levha
ile açı ayarlaması |
| Kesim kolu |
| RT 200 ve RTU 165
için uygun |
|
 |

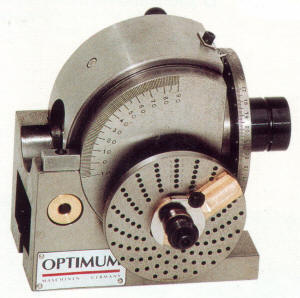

Genel Kullanılan Yarını Taksimat Donatımı
TA 125
335 6125 |
| Sevkıyat kapsamı |
| |
| Kızaklı |
| 2 endirekt ayırıcı
levha, her taksimat 2 den 5O'ye kadar ve 38O'e kadar
taksimatlar |
| -10° ile 90°
arasında kıvrılabilir |
| Sertleştirilmiş ve
taşlanmış helezon |
| Hassas konik
rulmanlı yataklar |
| 15° lik 24 bölüme
ayrılmış, sertleştirilmiş ve topraklanmış ana plaka |
|
Genel Kullanılan Yarım Taksimat Donatımı
TA 125 için teknik veriler |
| Tüm yükseklik |
173 mm |
Merkezi yükseklik |
100 mm |
| Genişlik |
91mm |
Yuva Genişliği |
13 mm |
| Uzunluk |
189 mm |
Kapasite |
18 mm |
| Net ağırlık |
12 kg |
|
|
|
|
335 61 25 |
|
 |
|

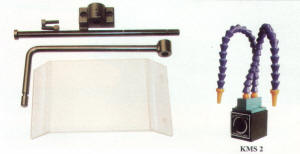

OPTİMUM
üç eksenli mengene |
| Kullanıcının en
uygun işi yapabilmesi için ayarlanabilen göstergeli
göz koruyucu |
| Ölçü göstergesi
UxG : 240 x 130 mm |
|
 |
|
|
Soğutma maddesi hortumu KMS 2
333 6660 |
| Bağımsız plastik
parçalardan yapılmış,iki kollu değişken hortum |
| Elektrik iletmez |
| Esnek ve stabil |
| Magnetik stand, 50
kg ye kadar dayanıklı kuvvetli yapışkan |
| Eritici maddelerin
birçoğuna ve kimyasal maddelere karşı dayanıklı |
| Genel olarak tüm
makinalar için uygun |
|

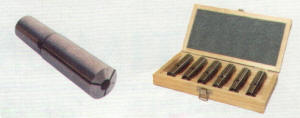

Optimum Bağlama donatımı seti 6 parça
335 2014 |
| M 12 çekme iç vida
dişlisi ile direkt bağlama MK 3 |
| Ø
4 - 16
mm (4, 6, 8, 10, 12, 16) Ahşap kutu içinde |
|
| |
 |
| |
