Oerlikon Kaynak
Redresörleri |
|

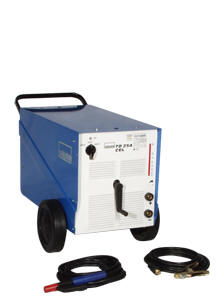

Mekanik Kontrollü 200
Amper Kaynak Redresörü |
| |
|
Standartlar:
|
|
EN 60974, CE
|
|
| |
Özellikler
Endüstriyel doğru akım kaynak
makinası.
Düşük
amperlerde düzenli ark.
Selülozik
elektrodlar için idealdir.
|
|
|
|
Uygulamalar :
|
|
Her tip örtülü
elektrodu, özellikle de selülozik kaynak
elektrodlarının kaynağının çokça yapıldığı boru
montajları için idealdir. 4 mm. ye kadar olan
elektrodları sürekli yakabilir. Özellikle boru
müteahitleri ve özel işler yapan kaynak atölyeleri
için tavsiye edilir. |
|
|
Şebeke
Gerilimi (3 Faz) |
380 V / 50 Hz
|
|
Şebekeden
Çekilen Güç (%35) |
|
|
Şebekeden
Çekilen Akım (%35) |
|
|
Açık Devre
Gerilimi |
80 VDC
|
|
Kaynak Akımı
Ayar Sahası |
40 - 415 ADC
|
|
Anma Kaynak
Akımı (%35) |
220 ADC
|
|
Boyutlar (u x
g x y) |
1080 x 560 x
730 mm |
|
Ağırlık
|
80kg
|
|
Koruma Sınıfı
|
IP 21
|
|
|
|
|
|
|

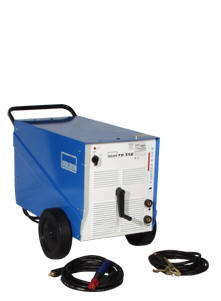

Mekanik
Kontrollü 350 Amper Kaynak Redresörü
|
| |
Özellikler
Her tip kaynak elektrodunu
yakabilecek, endüstriyel kaynak
makinası.
|
|
|
|
|
Şebeke
Gerilimi (3 Faz) |
380 V
/ 50 Hz |
|
Şebekeden Çekilen Güç (%35)
|
16 kVA
|
|
Şebekeden Çekilen Akım (%35)
|
24.2 A
|
|
Tavsiye Edilen Şebeke Sigortaları
|
3 x 32
A |
|
Açık
Devre Gerilimi |
70 VDC
|
|
Kaynak
Akım Ayar Sahası |
50 -
350 ADC |
|
Anma
Kaynak Akımı (%35) |
325
ADC |
|
Boyutlar (u x g x y) |
1080 x
560 x 730 mm |
|
Ağırlık |
107 kg
|
|
Koruma
Sınıfı |
IP 21
|
|
|
Elektrod Pensesi ve kablosu (5 mt)
|
|
|
|
Topraklama pensesi ve kablosu (3mt)
|
|
|
|
|
| |
|

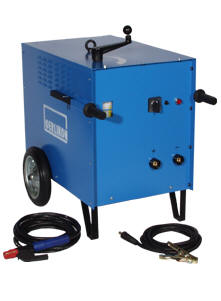

Mekanik Kontrollü Kaynak
Redresörü |
| |
Özellikler
Zor koşullarda üstün performans.
Özellikle açık hava
şntiye koşulları
için.
Tüm kaynak
elektrodları için
ideal kaynak
karakteristiği.
8 mm. ye kadar
karbon kesme.
-
Kolay ve ucuz bakım
ve onarım.
|
|
|
|
|
Uygulamalar : |
|
Tüm zor hava ve mekan
şartlarında yüksek
performanslı sürekli kaynak
yapılan uygulamalar içindir.
Selülozik dahil tüm
elektrodları mükemmel yakar.
Karbon veya elektrodla
kesmeye elverişlidir. Tamir
ve bakımı son derece kolay
ve ucuzdur. Uzun ömürlüdür
(20 yıldır çalışan GL451'ler
mevcuttur). |
|
|
|
Şebeke Gerilimi (3
Faz) |
380 V / 50 Hz
|
|
Şebekeden Çekilen
Güç (%40)
|
35 KVA |
|
Şebekeden Çekilen
Akım (%40)
|
53 A |
|
Tavsiye Edilen
Şebeke Sigortaları
|
3 x 63 A
|
|
Anma Kaynak Akımı
(40%) |
450 ADA |
|
Kaynak Akım Ayar
Sahası |
60 - 550 ADA
|
|
Açık Devre Gerilimi
|
73 VDA |
|
- |
|
|
Boyutlar ( u x g x h
) |
820 x 518 x 900 mm
|
|
Ağırlık |
232 kg |
|
Koruma Sınıfı
|
IP 22 |
|
- |
|
|
Şebeke Bağlantı
Kablosu |
5x 6 mm2 - 5 mt
|
|
|
|
|
Elektrod Pensesi
(50mm² - 5mt)
|
KM96150 |
1 |
|
Toprak Kablosu
(50mm² - 3mt)
|
KM96043 |
1 |
|
|
|
|
|
|
| |
|
Mekanik
Kontrollü Kaynak Redresörü |
| |
Özellikler
Zor koşullarda üstün performans
Özellikleaçık hava şantiye
şartlarında kullanılır.
Tüm kaynak elektrodları için ideal
kaynak karakteristiği.
10
mm ye kadarkarbon kesme
|
|
|
|
|
Uygulamalar :
|
|
Tüm zor hava
ve şantiye şartlarında yüksek performans
istenen uygulamalar için tasarlanmıştır. Her
tip elektrodu çok rahat ve seri bir biçimde
yakar. Karbon elektrodlarlakesme
yapılabilir. Makina, bakım gerektirmez,
tamiri ise son derece basittir. Uzun
ömürlüdür. |
|
|
|
Şebeke
Gerilimi (3 Faz) |
380 V
/ 50 z |
|
Şebekeden Çekilen Güç (%40)
|
42 kVA
|
|
Şebekeden Çekilen Akım (%40)
|
64 A
|
|
Tavsiye Edilen Şebeke Sigortaları
|
3 x 80
A |
|
-
|
|
|
Anma
Kaynak Akımı (%40) |
600
ADA |
|
Kaynak
Akım Ayar Sahası |
90 -
600 ADA |
|
Açık
Devre Gerilimi |
72 VDA
|
|
-
|
|
|
Boyutlar (u x g x y) |
820 x
518 x 900 mm |
|
Ağırlık |
249 kg
|
|
-
|
|
|
Koruma
Sınıfı |
IP 22
|
|
-
|
|
|
Şebeke
kablosu |
5 x 10
mm² / 5 m |
|
|
|
|
Elektrod Pensesi (70mm² - 5mt)
|
KM96170 |
1
|
|
Toprak
Kablosu (70mm² - 3mt) |
KM96063 |
1
|
|
|
|
|
|
| |
|
|

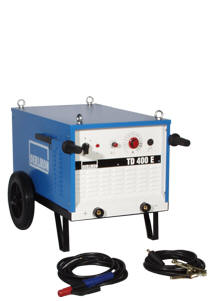

400 AmperTristör
Kontrollü Kaynak Redresörü |
| |
Özellikler
Doğru akım istenen tüm
uygulamalar için idealdir.
Kolay ve
hassas akım ayarı.
Kolay
tutuşma ayarı.
Korosif ve
aşırı tozlu ortamlarda çalışmak üzere
tasarlanmıştır.
Fan
soğutmalı ve aşırı yüklenmelere karşı termik
korumalıdır.
Eksik faz
gelmesine karşı korumalıdır.
Şebeke
dalgalanmalarının arkı etkilemesi
önlenmiştir.
Uzun kablo
boylarında oluşabilecek gerilim düşmelerini
kompanse eder.
Büyük
tekerlekleri sayesinde kolay yer
değiştirilebilir.
|
|
|
|
Uygulamalar :
|
|
1,5 mm.'den 5.0 mm.'ye
kadar tüm elektrodları yakabilir. Karbon kesme ve
düşük akımlarda selülozik elektrok kaynağı tavsiye
edilmez. Akım ayarı bir potansiyometre ile yapılır
ve istenildiğinde 20 mt.'ye kadar mesafeden kumanda
edilebilir. Tersanelerin ve yoğun çelik
konstrüksiyon yapılan fabrikaların ihtiyaçlarına
göre 6'lı, 8'li ve 10'lu gruplar halinde
üretilebilirler. Başlıca kullanıldıkları yerler:
Gemi İnşaatı, kalın kesitli çelik konstrüksiyonlar,
basınçlı kap-kazan imalatı ve boru hatlarının
döşenmesidir. |
|
|
Şebeke
Gerilimi (3 Faz) |
380 V / 50 Hz
|
|
Şebekeden
Çekilen Güç (%35) |
25 KVA
|
|
Şebekeden
Çekilen Akım (%35) |
38 A
|
|
Tavsiye edilen
Şebeke Sigortaları |
3 x 50 A
|
|
- |
|
|
Anma Kaynak
Akımı (35%) |
400 ADC
|
|
Kaynak Akımı
Ayar Sahası |
20 - 400 ADC
|
|
Açık Devre
Gerilimi |
64 VDC
|
|
Boyutlar ( u x
g x y ) |
950 x 680 x
620 mm |
|
Ağırlık
|
155 kg
|
|
Koruma Sınıfı
|
IP 22
|
|
|
|
Elektrod
pensesi (50mm2 - 5 mt) |
KM96150
|
1 |
|
Topraklama
pensesi (50mm2 - 3 mt) |
KM96043
|
1 |
|
|
|
|
Uzaktan
kumanda kutusu-5 mt. Kablolu |
KM97015
|
|
Uzaktan
kumanda kutusu-10 mt. Kablolu |
KM97020
|
|
Uzaktan
kumanda kutusu-20 mt. Kablolu |
KM97030
|
|
Uzaktan
kumanda kutusu-30 mt. Kablolu |
KM97033
|
|
|
|
| |
|
|

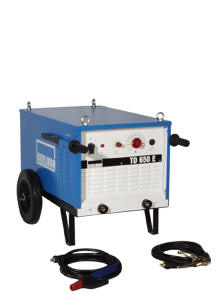

650 Amper Tristör
Kontrollü Kaynak Redresörü |
| |
Özellikler
Doğru akım istenen tüm
uygulamalar için idealdir.
Kolay ve
hassas akım ayarı.
Kolay
tutuşma ayarı.
Korosif ve
aşırı tozlu ortamlarda çalışmak üzere
tasarlanmıştır.
Fan
soğutmalı ve aşırı yüklenmelere karşı termik
korumalıdır.
Eksik faz
gelmesine karşı korumalıdır.
Şebeke
dalgalanmalarının arkı etkilemesi
önlenmiştir.
Uzun kablo
boylarında oluşabilecek gerilim düşmelerini
kompanse eder.
|
|
|
|
Uygulamalar :
|
|
2.0 mm. dem 6.0 mm.'ye
kadar tüm elektrodları yakabilecek şekilde
tasarlanmıştır. 9.0 mm.'ye kadar da karbon kesme
yapmaya müsayittir. Düşük akımlarda selülozik
elektrod yakmak için tavsiye edilmez. Akım ayarı bir
potansiyometre ile yapılır ve istenildiğinde 20 mt.'ye
kadar uzaktan komanda edilebilir.Tersanelerin ve
yoğun çelik konstrüksiyon yapan fabrikaların
ihtiyaçlarına göre, 6'lı, 8'li ve 10'lu gruplar
halinde üretilebilirler. |
|
|
Şebeke
Gerilimi (3 Faz) |
380 V / 50 Hz
|
|
Şebekeden
Çekilen Güç (%35) |
45kVA
|
|
Şebekeden
Çekilen Akım (%35) |
68 A
|
|
Tavsiye Edilen
Şebeke Sigortaları |
3 x 80 A
|
|
Anma Kaynak
Akımı (%35) |
650 ADC
|
|
Kaynak Akımı
Ayar Sahası |
30 - 650 ADC
|
|
Açık Devre
Gerilimi |
68 VDC
|
|
Boyutlar (u x
g x y) |
950 x 680 x
620 mm |
|
Ağırlık
|
160 kg
|
|
Koruma Sınıfı
|
IP 22
|
|
|
|
Elektrod
pensesi (70mm2 - 5 mt) |
KM96170
|
1 |
|
Topraklama
pensesi (70mm2 - 3 mt) |
KM96063
|
1 |
|
|
|
|
10 mt. kablolu
uzaktan kumanda kutusu |
KM97040
|
|
20 mt. kablolu
uzaktan kumanda kutusu |
KM97050
|
|
|
|
|
|
|
|
|
